اتصال صحیح باتری یو پی اس یکی از مهم‌ترین مراحل در راه‌اندازی و نگهداری این دستگاه است، زیرا یک اشتباه کوچک در این فرایند می‌تواند باعث کاهش عملکرد، آسیب به تجهیزات یا حتی خطرات ایمنی شود. برای جلوگیری از مشکلات احتمالی، لازم است پیش از اتصال، اقدامات اولیه مانند خاموش کردن یو پی اس، قطع برق ورودی و رعایت نکات ایمنی انجام شود.
همچنین، شناخت نوع باتری، قطب‌های مثبت و منفی و نحوه اتصال سری یا موازی از نکات کلیدی در این فرایند است. در ادامه این مقاله کنسل باتری، مراحل دقیق و استاندارد اتصال باتری یو پی اس را بررسی می‌کنیم تا اطمینان حاصل شود که سیستم شما به درستی کار کرده و از حداکثر کارایی برخوردار باشد.
چگونگی اتصال صحیح باتری یو پی اس
همان طور که در ابتدا اشاره کردیم، اتصال صحیح باتری یو پی اس اهمیت زیادی دارد. در نتیجه لازم است پیش از انجام اتصال، آمادگی اولیه و ایمنی را فراهم کنید.
پیش از شروع اتصال صحیح باتری یو پی اس دستگاه را خاموش کرده و از برق شهری جدا کنید. این کار از ایجاد جرقه، اتصال کوتاه و آسیب به تجهیزات جلوگیری می‌کند. همچنین، هنگام کار با باتریها، استفاده از دستکش عایق برق و عینک محافظ ضروری است، زیرا برخی از آن‌ها دارای مواد شیمیایی خطرناک و ولتاژ بالا هستند.
علاوه بر رعایت نکات ایمنی، شناخت انواع باتری یو پی اس و تفاوت‌های آن‌ها در اتصال نیز مهم است:

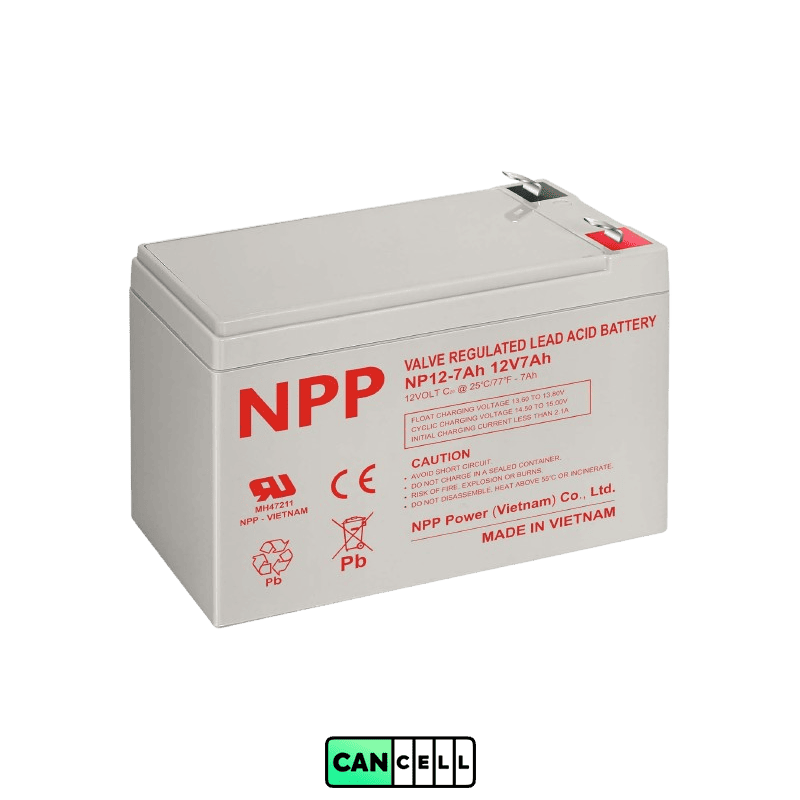

- باتری یو پی اس سیلد اسید (Sealed Lead-Acid – SLA): رایج‌ترین نوع باتری یو پی اس است که اتصال آن معمولاً به‌صورت سری یا موازی انجام می‌شود. این باتریها نیاز به تهویه مناسب دارند، اما نگهداری آن‌ها نسبتاً آسان است.
- باتری یو پی اس لیتیوم یونی (Lithium-Ion – Li-Ion): این باتریها سبک‌تر و بادوام‌تر هستند و طول عمر بیشتری دارند، اما ممکن است نیاز به مدارهای محافظتی خاص برای جلوگیری از افزایش دما و ولتاژ داشته باشند.
- باتری یو پی اس ژله‌ای (Gel Battery): مشابه باتری‌های سیلد اسید است؛ اما الکترولیت آن به شکل ژل بوده و در برابر لرزش و نشتی مقاوم‌تر است. اتصال آن مانند SLA است، اما نیاز به دقت بیشتری دارد تا از آسیب به سلول‌های ژله‌ای جلوگیری شود.
- باتری یو پی اس نیکل کادمیوم (Nickel-Cadmium – NiCd): این باتریها مقاومت بالایی در برابر دمای بالا و چرخه‌های شارژ زیاد دارند، اما به دلیل نیاز به مدیریت شارژ خاص، معمولاً در کاربردهای صنعتی و خاص استفاده می‌شوند. اتصال آن‌ها ممکن است به کنترلرهای خاص نیاز داشته باشد.
با توجه به نوع باتری مورد استفاده، ممکن است نحوه اتصال، الزامات حفاظتی و نوع شارژر مورد نیاز متفاوت باشد؛ بنابراین، پیش از هرگونه اتصال، حتماً مشخصات باتری و یو پی اس را بررسی کنید تا از سازگاری و عملکرد ایمن آن‌ها اطمینان حاصل شود.

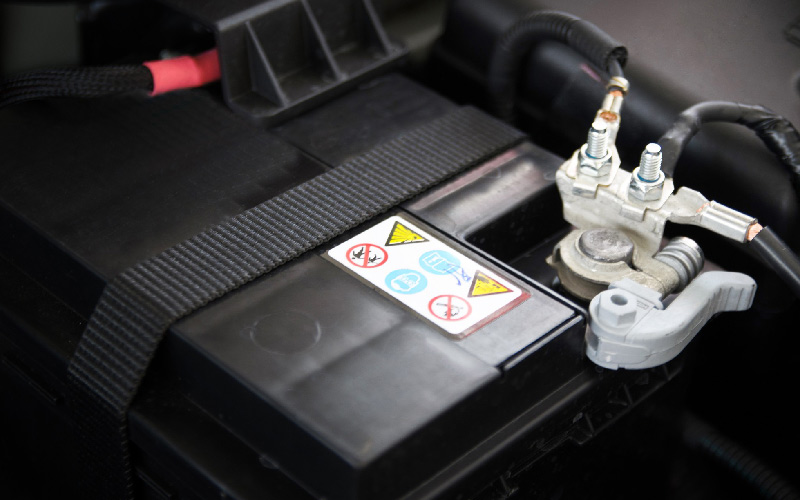

برای نصب ابتدا باید قطب مثبت و منفی را مشخص کنید
شناسایی قطب‌های مثبت و منفی
باتریها دارای دو قطب اصلی هستند: قطب مثبت (+) و قطب منفی (-). قطب‌های باتری معمولاً با علامت‌های مثبت و منفی مشخص شده‌اند. دقت کنید که این قطب‌ها را به درستی شناسایی کنید، زیرا اشتباه در اتصال می‌تواند باعث اتصال کوتاه یا خرابی یو پی اس شود. اتصال صحیح باتری یو پی اس در این زمینه اهمیت بالایی دارد، حتماً پیش از نصب دفترچه راهنمای باتری را بررسی کنید.
اتصال به ترمینال‌های یو پی اس
برای اتصال صحیح باتری یو پی اس ترمینال‌های آن باید به درستی نصب شوند: یکی برای قطب مثبت (معمولاً با رنگ قرمز مشخص می‌شود) و یکی برای قطب منفی (معمولاً با رنگ سیاه مشخص می‌شود). ابتدا کابل قرمز را به قطب مثبت باتری و سپس کابل مشکی را به قطب منفی باتری متصل کنید. مطمئن شوید که اتصالات محکم و ایمن هستند.
اتصالات در حالت سری یا موازی (در صورت نیاز)
اگر سیستم شما نیاز به چند باتری داشته باشد، ابتدا باید با توجه به نوع مدار مورد نیاز یو پی اس، باتریها را به صورت سری یا موازی متصل کنید، در این مورد نیز اتصال صحیح باتری یو پی اس اهمیت پیدا می‌کند و بهتر است در صورتی که با نحوه انجام آن آشنایی ندارید، این کار را به تکنسین‌ها بسپارید.
| مدار سری | در حالت سری، قطب مثبت یک باتری به قطب منفی باتری دیگر متصل می‌شود. این اتصال ولتاژ کلی را افزایش میدهد (مجموع ولتاژ باتریها محاسبه می‌شود)، اما ظرفیت آمپر – ساعت ثابت می‌ماند. |
| مدار موازی | در مدار موازی، قطب‌های مثبت باتریها به هم و قطب‌های منفی نیز به هم متصل می‌شوند. این اتصال ظرفیت آمپر – ساعت را افزایش میدهد، اما ولتاژ ثابت می‌ماند. |
توجه داشته باشید که نحوه اتصال باتریها بر اساس نیاز یو پی اس شما مشخص می‌شود و این اطلاعات در دفترچه راهنمای دستگاه ذکر شده است.
کنترل و بررسی اتصالات
پس از انجام اتصالات، دوباره تمامی اتصالات را بررسی کنید تا اطمینان حاصل شود که هیچ سیمی اشتباه وصل نشده باشد و تمامی اتصال‌ها محکم هستند. شل بودن کابلها می‌تواند باعث ایجاد جرقه یا افت راندمان شود.
اتصال نهایی به یو پی اس و تست دستگاه
پس از بررسی کامل اتصالات، یو پی اس را روشن کنید و مطمئن شوید که باتریها به درستی کار می‌کنند. بسیاری از یو پی اسها دارای نمایشگر یا چراغ‌هایی هستند که وضعیت باتریها را نشان می‌دهند. این بخش می‌تواند به شما کمک کند تا اطمینان پیدا کنید که اتصال موفقیت‌آمیز بوده است.
جمع‌بندی
اتصال صحیح باتری یو پی اس تأثیر مستقیمی بر عملکرد و ایمنی سیستم برق اضطراری دارد. برای جلوگیری از خطرات احتمالی، رعایت نکات ایمنی و آمادگی اولیه مانند خاموش کردن یو پی اس، قطع برق ورودی و استفاده از تجهیزات محافظتی ضروری است. جهت خرید باتری مناسب و نصب صحیح آن با کارشناسان ما در مجموعه کنسل باتری در ارتباط باشید.
