برای تست باتری یو پی اس با مولتی‌متر در خانه، ابتدا باید باتری را از مدار یو پی اس جدا کرده و پس از یک ساعت استراحت، ولتاژ DC آن را بسنجید تا از سلامت یا خرابی آن مطمئن شوید؛ اقدامی که پیش از خرید باتری جدید از مرجع تخصصی کنسل باتری می‌تواند از هزینه‌های غیرضروری جلوگیری کند. اندازه‌گیری ولتاژ باتری یکی از ساده‌ترین و در دسترس‌ترین روش‌های عیب‌یابی سیستم‌های برق اضطراری است. با این حال، سنجش ولتاژ در حالت بی‌بار تنها نیمی از ماجراست و برای ارزیابی قطعی سلامت صفحات داخلی باتری، باید افت ولتاژ را در شرایط بارگذاری نیز محاسبه کرد.
| ولتاژ اندازه‌گیری‌شده (حالت بی‌بار) | درصد تقریبی شارژ | وضعیت سلامت باتری | اقدام فنی لازم |
| ۱۲.۸ تا ۱۳.۲ ولت | ۱۰۰٪ (شارژ کامل) | سالم و بدون افت توان | آماده به کار بدون نیاز به تغییر |
| ۱۲.۴ تا ۱۲.۶ ولت | ۷۵٪ تا ۸۵٪ | نیمه‌شارژ ولی سالم | اتصال به شارژر جهت تکمیل ظرفیت |
| ۱۲.۰ تا ۱۲.۲ ولت | ۴۰٪ تا ۵۰٪ | دشارژ عمیق یا کاهش ظرفیت | شارژ ۲۴ ساعته؛ در صورت عدم شارژ، باتری سولفاته شده است |
| ۱۱.۶ تا ۱۱.۹ ولت | کمتر از ۲۰٪ | فرسوده یا تخلیه بحرانی | نیاز به تست تخصصی زیر بار |
| کمتر از ۱۱.۵ ولت | ۰٪ (سلول معیوب) | خراب قطعی / مرگ باتری | تعویض فوری باتری |

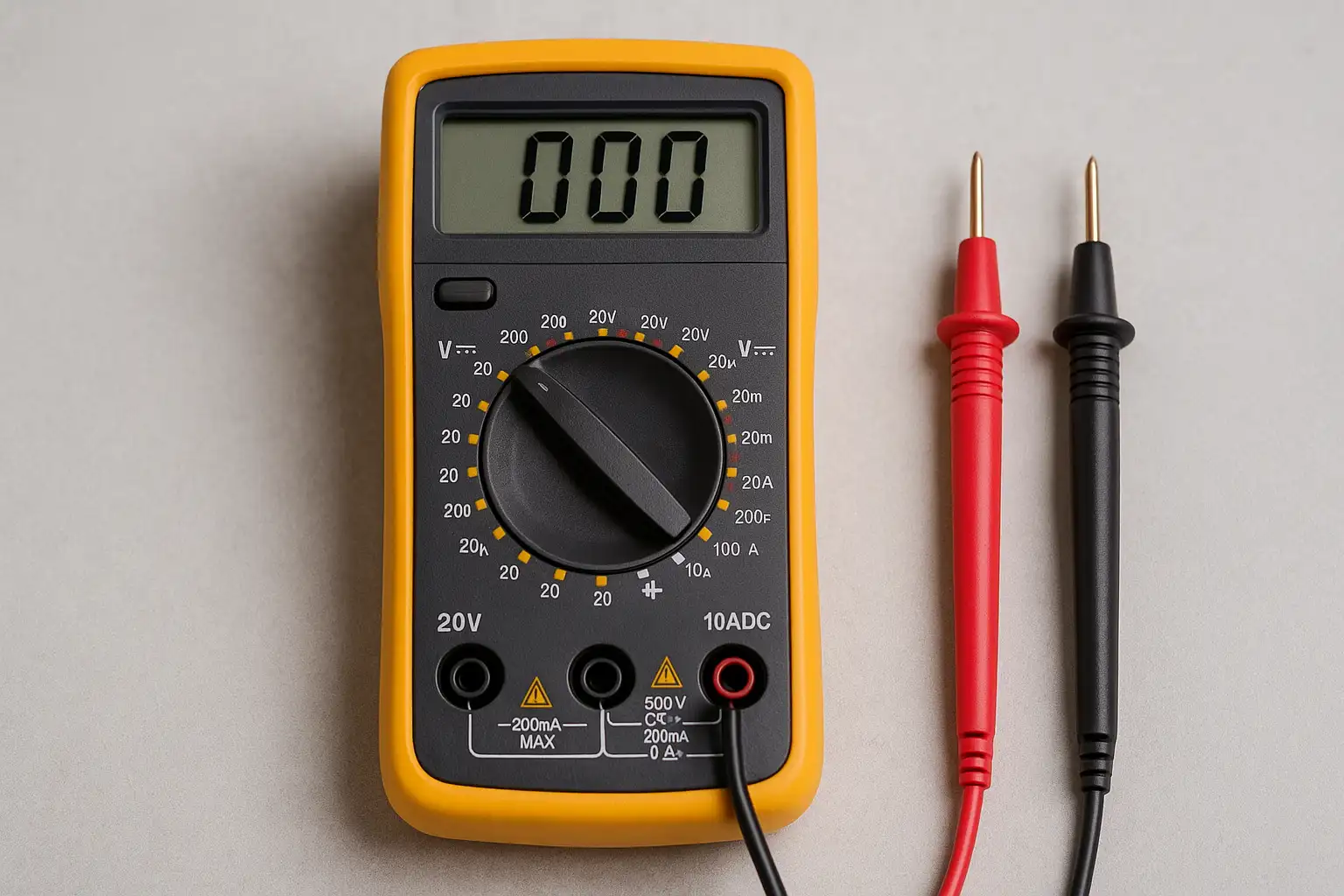

مولتی‌متر مناسب برای تست باتری یو پی اس چیست؟
برای تست باتری یو پی اس، نیازی به مولتی‌مترهای گران‌قیمت آزمایشگاهی ندارید. هر نوع مولتی‌متر دیجیتال ساده که دارای سلکتور ولتاژ مستقیم (DCV) باشد، پاسخگوی کار شماست.
استعلام قیمت روز و تامین فوری باتری یو پی اس (UPS)
کنسل باتری مرجع تخصصی توزیع باتری‌های صنعتی ۱۲ ولت با ضمانت تاریخ تولید سال جاری، ارسال اکسپرس و گارانتی تعویض رسمی است. برای مشاهده کاتالوگ و خرید باتری UPS در تمامی ظرفیت‌ها کلیک کنید.
- رنج اندازه‌گیری ولتاژ مستقیم دستگاه، بازه ۲۰ ولت DC را پوشش دهد.
- پراب‌های مشکی (زمین / COM) و قرمز (ولتاژ / VΩ) فاقد قطعی سیم یا شل‌بودن سوکت باشند.
- باطری داخلی خود مولتی‌متر ضعیف نباشد؛ زیرا باتری ضعیف مولتی‌متر باعث نشان دادن ولتاژهای خطادار می‌شود.

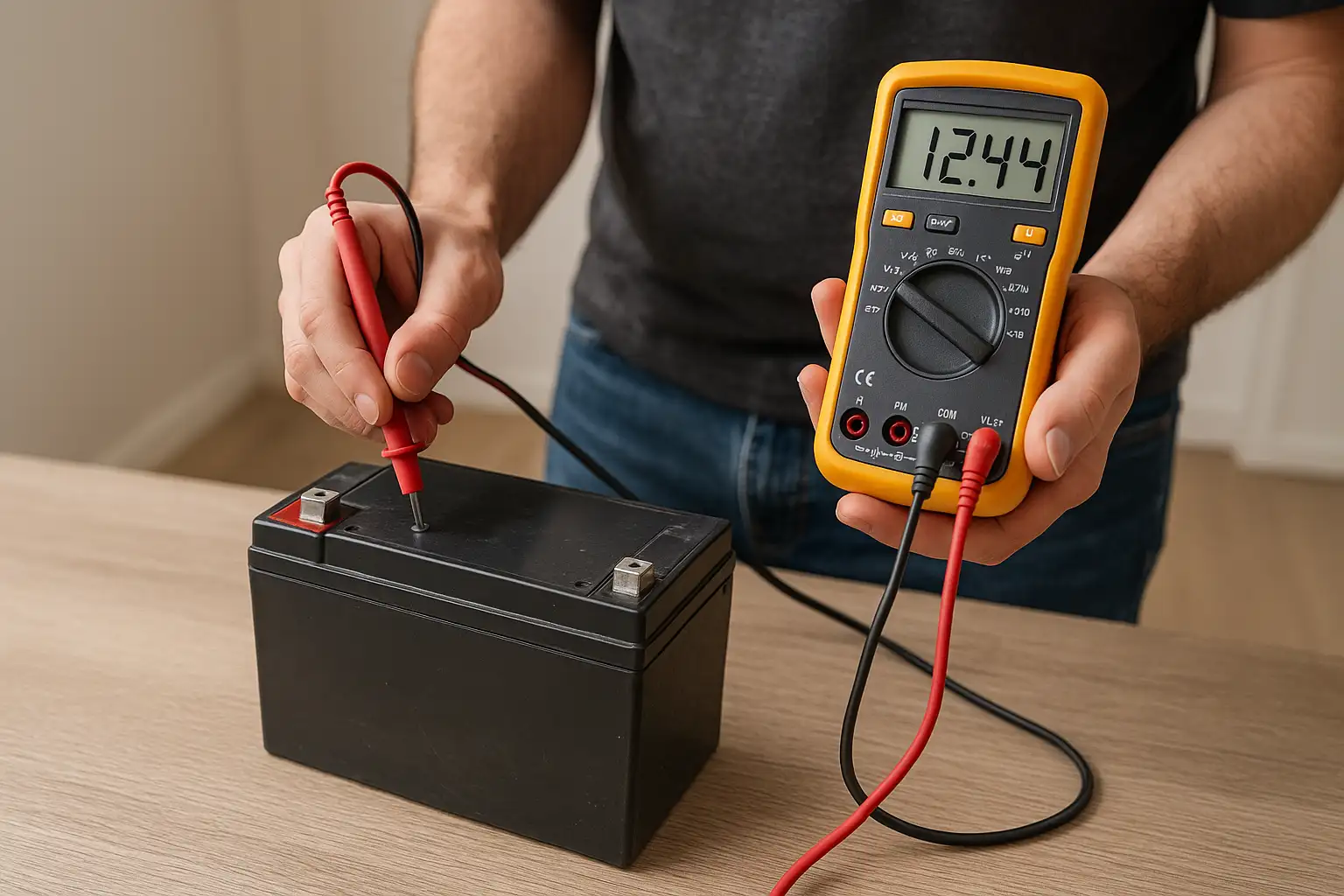

گام‌به‌گام تست باتری یو پی اس با مولتی‌متر در منزل
برای دستیابی به عدد دقیق و بدون خطای سطح شارژ، این مراحل را به ترتیب اجرا نمایید:
مرحله ۱: خاموش کردن یو پی اس و جداسازی کابل‌ها
پیش از اتصال هرگونه ابزار، دوشاخه ورودی برق یو پی اس را از پریز برق شهر جدا کنید و کلید دستگاه را خاموش نمایید. سپس پیچ‌های سرباتری را باز کرده و کابل‌های رابط را کاملاً جدا کنید. تست باتری متصل به دستگاه، به دلیل تأثیر مدار شارژر، عددی اشتباه و بالاتر از واقعیت نشان خواهد داد.
مرحله ۲: استراحت دادن به باتری (رفع شارژ سطحی)
اگر باتری تازه از زیر شارژ برداشته شده باشد، پدیده‌ای به نام شارژ سطحی (Surface Charge) روی صفحات سربی وجود دارد که باعث می‌شود ولتاژ حدود ۰.۵ ولت بالاتر نشان داده شود. اجازه دهید باتری حداقل ۳۰ الی ۶۰ دقیقه در حالت آزاد بماند تا ولتاژ پایدار شیمیایی آن مشخص شود.
مرحله ۳: تنظیم سلکتور مولتی‌متر
سلکتور چرخان مولتی‌متر را روی بخش V⎓ (ولتاژ مستقیم DC) و روی عدد 20 قرار دهید. اگر مولتی‌متر شما اتورنج (Auto-Range) است، کافی است آن را فقط روی حالت DC ولت بگذارید.

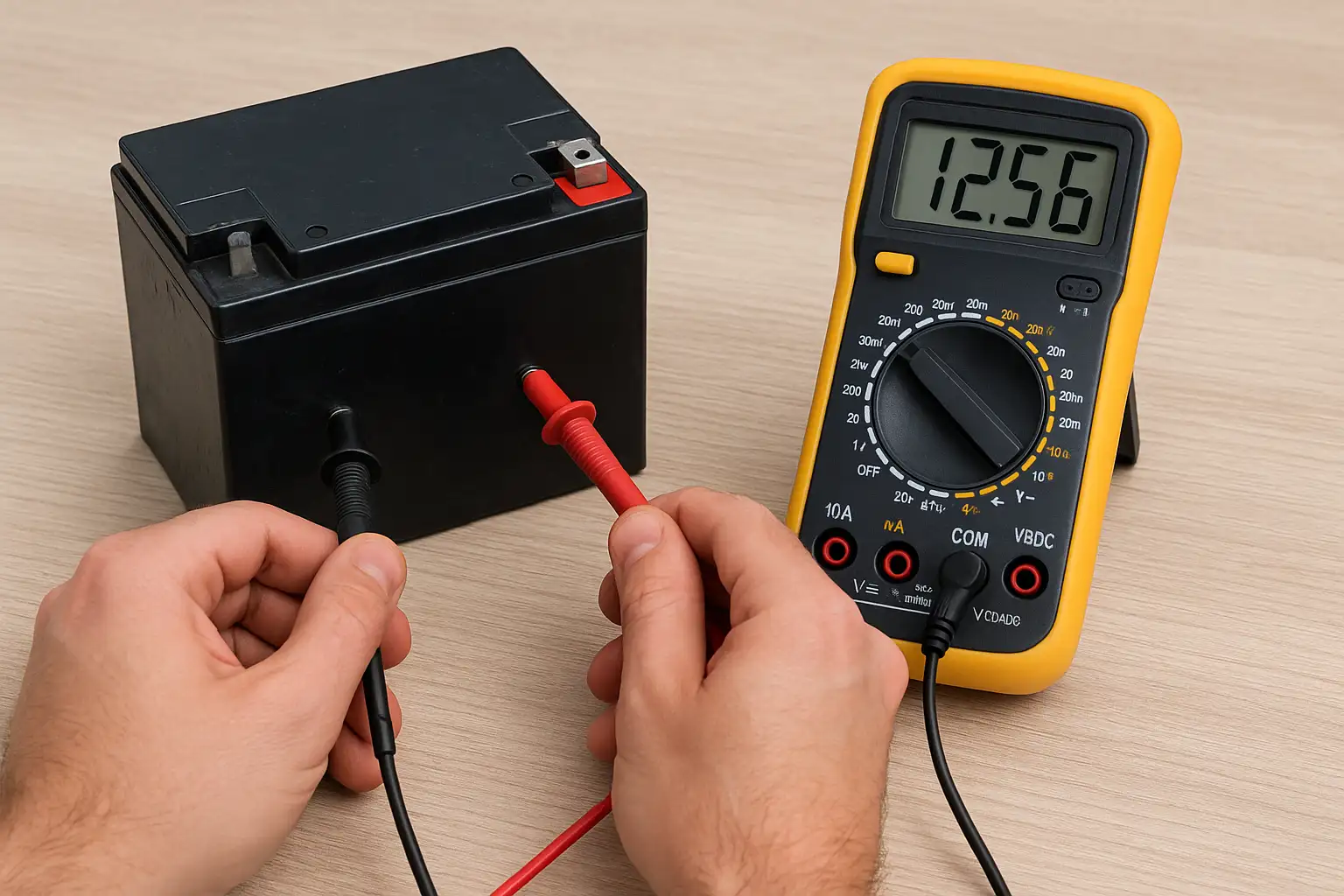

مرحله ۴: خواندن ولتاژ پایانه‌ها
پراب قرمز را محکم روی قطب مثبت (+) و پراب مشکی را روی قطب منفی (-) نگه دارید. عدد پایدار روی نمایشگر را بخوانید و با جدول سلامت ولتاژ تطبیق دهید.
تست طلایی: چرا تست ولتاژ بی‌بار کافی نیست؟ (تست باتری زیر بار در خانه)
بزرگ‌ترین اشتباه کاربران این است که باتری را با مولتی‌متر چک می‌کنند و با دیدن عدد ۱۲.۶ ولت تصور می‌کنند باتری کاملاً سالم است؛ اما به محض رفتن برق، یو پی اس بلافاصله خاموش می‌شود. علت این اتفاق، افزایش مقاومت داخلی باتری و پدیده سولفاسیون صفحات است که اجازه تحویل آمپر را نمی‌دهد.
روش تست زیر بار در منزل بدون دستگاه تستر تخصصی:
- یک مصرف‌کننده ۱۲ ولت DC پرمصرف مانند یک لامپ هالوژن ماشین یا لامپ چراغ جلوی خودرو با توان ۵۰ الی ۶۰ وات را به دو سر باتری وصل کنید.
- هم‌زمان پراب‌های مولتی‌متر را روی پایانه‌های باتری نگه دارید و ولتاژ را هنگام روشن شدن لامپ بررسی کنید.
- تحلیل نتیجه: اگر ولتاژ با وصل شدن لامپ در محدوده بالای ۱۱.۸ تا ۱۲.۲ ولت باقی ماند، باتری توان نگهداری جریان را دارد و سالم است. اما اگر ولتاژ ناگهان به زیر ۱۰ یا ۹ ولت سقوط کرد، صفحات باتری تخریب شده و باتری با وجود ظاهر سالم، عملاً فاسد است.
محدوده استاندارد ولتاژ در انواع تکنولوژی‌های باتری یو پی اس
نوع باتری بر روی ولتاژ فول‌شارژ و ولتاژ قطع اضطراری (Cut-off Voltage) اثرگذار است:
- باتری یو پی اس سیلد اسید معمولی (AGM): ولتاژ شارژ کامل ۱۲.۶ تا ۱۳.۰ ولت | حداقل ولتاژ تخلیه: ۱۰.۵ ولت.
- باتری یو پی اس سیلد اسید ژل: ولتاژ شارژ کامل ۱۲.۸ تا ۱۳.۲ ولت | مقاومت بیشتر در برابر تخلیه عمیق نسبت به مدل‌های خشک معمولی.
- باتری یو پی اس لیتیوم یونی: ولتاژ اسمی ۱۲.۸ ولت (برای پک‌های LiFePO4) | در حالت شارژ کامل تا ۱۳.۶ ولت می‌رسد و افت ولتاژ آن تا زمان تخلیه کامل بسیار ناچیز است.
تست باتری یو پی اس با اهم‌متر؛ درست یا غلط؟
عبارت «تست باتری یو پی اس با اهم‌متر» یکی از جستجوهای پرتکرار کاربران است. لازم است بدانید که تست مستقیم باتری با حالت اهم‌متر (Ohm) اکیداً ممنوع و خطرناک است.
اگر پراب‌های مولتی‌متر را در حالی که روی مد اندازه‌گیری مقاومت (اهم) قرار دارد به پایانه‌های باتری متصل کنید، به دلیل وجود ولتاژ در باتری، فیوز داخلی مولتی‌متر فوراً می‌سوزد یا برد دستگاه آسیب می‌بیند. اندازه‌گیری مقاومت داخلی باتری فقط با تجهیزات تخصصی مانند تستر باتری صنعتی (تستر امپدانس) انجام می‌شود و مولتی‌مترهای معمولی توانایی اندازه‌گیری مستقیم اهم باتری دارای ولتاژ را ندارند.
۴ نشانه ظاهری خرابی باتری که نیاز به تست را منتفی می‌کند!
پیش از آنکه زحمت تست با مولتی‌متر را به خود بدهید، بدنه باتری را بررسی کنید. در صورت مشاهده هر یک از علائم زیر، باتری بی‌استفاده بوده و باید فوراً تعویض شود:
- بادکردگی و دفرمگی بدنه: نشانه جوش آمدن اسید در اثر شارژ نامناسب یا حرارت محیط.
- سفیدک یا شوره زدن روی پایانه‌ها: نشت گاز اسیدی و خوردگی ترمینال‌های سربی.
- بوی گوگرد یا پلاستیک سوخته: آزاد شدن گاز هیدروژن ناشی از اتصال کوتاه سلول‌های داخلی.
- داغ شدن غیرعادی در زمان شارژ: نشان‌دهنده خرابی عایق بین صفحات داخلی (اتصال کوتاه سلول).
