تأمین پیوسته حرکت آسانسورها و جلوگیری از توقف خدمات در برج‌های بلندمرتبه، بیمارستان‌ها و مجتمع‌های تجاری بزرگ، مستلزم بهره‌گیری از سیستم‌های یو پی اس سه‌فاز صنعتی و خرید باتری یو پی اس با توان تخلیه آمپربالا است. در ساختمان‌های مدرن با ترافیک جمعیتی سنگین، هدایت کابین صرفاً به نزدیک‌ترین طبقه کافی نیست؛ بلکه آسانسور باید در طول ساعات قطعی کامل برق شهری به تردد پیوسته خود ادامه دهد تا زنجیره ایمنی، دسترسی اورژانسی و رفاه عمومی مختل نشود.
تفاوت یو پی اس دائم‌کار سه‌فاز با مدار بلک‌اوت آسانسور
پیش از برآورد توان و ظرفیت بانک باتری، باید مرزهای فنی این دو معماری به وضوح مشخص شود:
استعلام قیمت روز و تامین فوری باتری یو پی اس (UPS)
کنسل باتری مرجع تخصصی توزیع باتری‌های صنعتی ۱۲ ولت با ضمانت تاریخ تولید سال جاری، ارسال اکسپرس و گارانتی تعویض رسمی است. برای مشاهده کاتالوگ و خرید باتری UPS در تمامی ظرفیت‌ها کلیک کنید.
- سیستم نجات اضطراری (Blackout / ARD): در آسانسورهای مسکونی معمولی به کار می‌رود و مدار تابلو فرمان با پک‌های کوچک ۳ تا ۵ عددی، کابین را پس از قطع برق تنها یک‌بار به سر طبقه رسانده و خاموش می‌شود. مشخصات این سیستم‌ها در راهنمای باتری یو پی اس آسانسور ۶ نفره و صفحه باتری ۱۲ ولت ۷ آمپر آسانسور تحلیل شده است.

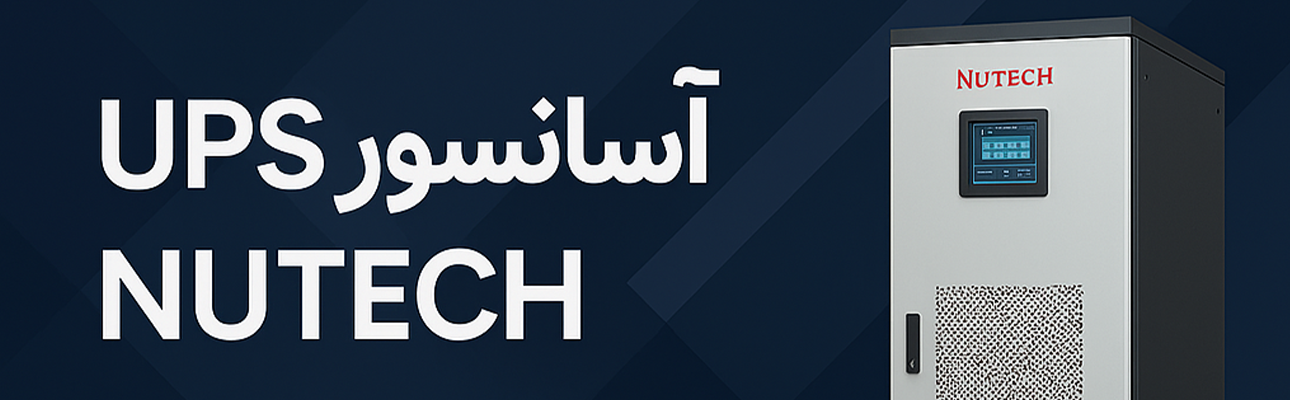

- سامانه یو پی اس سه‌فاز دائم‌کار (Full-Duty 3-Phase UPS): به عنوان یک نیروگاه پشتیبان عمل می‌کند و ورودی درایو ۳VF، ترمز مکانیکی، فن، روشنایی و سیستم درب را تحت پوشش ولتاژ پایدار قرار می‌دهد. آسانسور متصل به این سیستم بدون کوچک‌ترین شوک یا توقف، ساعت‌ها به سرویس‌دهی بین تمامی طبقات ادامه خواهد داد. برای بررسی دستگاه‌های تخصصی این حوزه، مشخصات یو پی اس صنعتی آسانسور NUTECH سه‌فاز استانداردهای این رده را تشریح کرده است.
جدول مقایسه توان UPS سه‌فاز بر اساس مشخصات الکتروموتور آسانسور
انتخاب ظرفیت یو پی اس سه‌فاز باید توان تحویل جریان راه‌اندازی (Inrush Current) و ضریب توان متغیر موتورها را مهار کند. جدول زیر مقادیر پیشنهادی را نشان می‌دهد:
| نوع سیستم آسانسور | توان الکتروموتور | حداقل توان پیشنهادی UPS | ولتاژ باس DC | پیکربندی بانک باتری (۱۲ ولت) |
|---|---|---|---|---|
| آسانسور گیرلس ۸ تا ۱۰ نفره (سرعت ۱ تا ۱.۶ m/s) | ۵.۵ تا ۷.۵ کیلووات | ۱۵ الی ۲۰ کیلوولت‌آمپر (kVA) | ۱۹۲V تا ۲۴۰V | ۱۶ الی ۲۰ عدد باتری ۱۲ ولت ۶۵ آمپر |
| آسانسور هیدرولیک خودروبر یا باربر | ۱۱ تا ۱۵ کیلووات | ۳۰ الی ۴۰ کیلوولت‌آمپر (kVA) | ۲۴۰V تا ۳۶۰V | ۲۰ الی ۳۰ عدد باتری ۱۲ ولت ۱۰۰ آمپر |
| آسانسورهای پرسرعت برج‌ها (سرعت ۲ الی ۴ m/s) | ۱۸.۵ تا ۳۰ کیلووات | ۶۰ الی ۸۰ کیلوولت‌آمپر (kVA) | ۳۶۰V تا ۳۸۴V | استرینگ ۳۰ تا ۳۲ عددی باتری ۱۲ ولت ۱۲۰ آمپر |
| گروه آسانسورهای متصل (Duplex / Triplex) | چندین موتور هم‌زمان | ۱۰۰ kVA به بالا (ماژولار صنعتی) | ۳۸۴V صنعتی | بانک باتری‌های موازی ۱۵۰ الی ۲۰۰ آمپرساعت |
چالش‌های مهندسی تأمین توان آسانسور با یو پی اس
بارهای آسانسوری جزو پیچیده‌ترین مصرف‌کننده‌های صنعتی هستند و یو پی اس انتخابی باید از ویژگی‌های زیر برخوردار باشد:
- تحمل انرژی بازگشتی (Regenerative Power): هنگامی که کابین سنگین به سمت پایین یا کابین خالی به سمت بالا حرکت می‌کند، موتور آسانسور در حالت ژنراتوری قرار گرفته و انرژی الکتریکی به مدار تزریق می‌کند. یو پی اس‌های آسانسوری ترانس‌دار صنعتی دارای مقاومت ترمز و مدارهای مهار هستند تا این انرژی مانع از سوختن بردها یا اضافه ولتاژ باتری‌ها شود.
- ترانسفورماتور ایزولاسیون داخلی (Galvanic Isolation): وجود ترانس ایزوله گالوانیک در خروجی اینورتر، نویزهای شدید ناشی از سوئیچینگ درایوهای فرکانس متغیر (VFD) را از بین برده و ایمنی تابلو را در برابر نوسانات هارمونیکی تضمین می‌کند.
- مهار جریان راه‌اندازی لحظه‌ای: موتورهای آسانسور در کسری از ثانیه استارت، تا ۳ برابر جریان نامی مصرف می‌کنند؛ ضریب Crest یو پی اس باید حداقل ۳:۱ باشد تا خروجی دچار افت ولتاژ نگردد.
فناوری باتری‌های مناسب بانک‌های ولتاژ بالا در آسانسور
ولتاژ باس یو پی اس‌های سه‌فاز بین ۲۴۰ تا ۳۸۴ ولت مستقیم است؛ بنابراین انتخاب باتری نیازمند رعایت الزامات خاصی است:
- باتری‌های سیلد اسید صنعتی (AGM / VRLA): استانداردترین پلتفرم برای استقرار در کابینت‌های فلزی باتری هستند؛ این باتری‌ها کاملاً مهروموم بوده و هیچ‌گونه گاز اسیدی متصاعد نمی‌کنند. اطلاعات فنی این خانواده در بخش باتری سیلد اسید قابل مشاهده است.
- باتری‌های ژل مقاوم در برابر حرارت (GEL): اگر کابینت باتری‌های یو پی اس در موتورخانه مستقر است و به دلیل کارکرد پیوسته موتورها دما افزایش می‌یابد، استفاده از باتری ژل مانع از تبخیر الکترولیت و فرار حرارتی بانک باتری می‌شود.
محاسبه زمان پشتیبانی مداوم آسانسور در زمان خاموشی
مدت‌زمان تردد آسانسور در زمان قطع برق به ظرفیت کل بانک باتری بر حسب آمپرساعت و ضریب ترافیک ساختمان وابسته است. جهت محاسبه آنلاین مقادیر بر اساس توان کل موتورها، ابزار تخصصی محاسبه آنلاین زمان برق‌دهی باتری یو پی اس در دسترس شما قرار دارد.
برای پایش عملکرد و آشنایی با چک‌لیست‌های تخصصی تست این استرینگ‌ها، راهنمای سرویس و نگهداری دوره‌ای باتری یو پی اس و برای بررسی سایر سناریوهای ساختمانی، دسته‌بندی باتری بر اساس نوع کاربرد اطلاعات کاملی ارائه می‌دهند.
پرسش‌های متداول
آیا می‌توان آسانسور را در تمام ساعات قطعی برق با یو پی اس روشن نگه داشت؟
بله؛ با تجهیز ساختمان به یو پی اس‌های سه‌فاز صنعتی آنلاین (توان‌های ۱۵ تا ۶۰ کاوا) و بانک باتری متناسب، آسانسور بدون وابستگی به دیزل‌ژنراتور به تردد پیوسته خود ادامه می‌دهد.
چرا سیستم‌های بلک‌اوت معمولی نمی‌توانند جایگزین یو پی اس سه‌فاز شوند؟
سیستم بلک‌اوت تنها یک‌بار با سرعت بسیار کند و با توان کم کابین را به نزدیک‌ترین طبقه می‌رساند و توانایی حرکت چندباره یا سرویس‌دهی عادی آسانسور را ندارد.
برای آسانسورهای هیدرولیک چه توان یو پی اسی نیاز است؟
آسانسورهای هیدرولیک به دلیل جریان استارت بالای الکتروپمپ هیدرولیک، به یو پی اس‌های ترانس‌بیس با توان دست‌کم ۲ الی ۲.۵ برابر توان نامی الکتروموتور پمپ نیازمند هستند.
مشاوره تخصصی و تأمین یو پی اس سه‌فاز آسانسور در کنسل باتری
تأمین سیستم‌های برق اضطراری دائم‌کار برای آسانسورهای مدرن، نیازمند طراحی دقیق مهندسی و تطبیق بارهای مکانیکی و الکتریکی است. در فروشگاه کنسل باتری، کلیه تجهیزات یو پی اس سه‌فاز صنعتی به همراه بانک باتری‌های سازگار با استانداردهای نظام مهندسی و پوشش رسمی در صفحه گارانتی و ضمانت کنسل باتری ارائه می‌گردند.
