برای حفظ پیوستگی تبادل بسته‌های داده و جلوگیری از بروز قطعی در لینک‌های ارتباطی، خرید باتری یو پی اس با ظرفیت نامی استاندارد و مقاومت درونی اندک، پایه‌ای‌ترین گام در طراحی زیرساخت برق اضطراری سوئیچ‌های شبکه، روترهای مرکزی و رک‌های اداری است. هرگونه ری‌استارت ناگهانی یا افت ولتاژ در ورودی تجهیزات اکتیو شبکه می‌تواند جداول مسیریابی (Routing Tables) را بازنشانی کرده و پایداری ارتباطات درون‌سازمانی را دچار اخلال سازد.
جدول مهندسی انتخاب باتری یو پی اس بر اساس مقیاس شبکه و تجهیزات رک
تجهیزات شبکه متناسب با تعداد پورت‌های فعال و قابلیت انتقال توان روی بستر کابل (PoE)، جریان مصرفی متغیری دارند. جدول زیر ابعاد بهینه باتری را بر مبنای توان واقعی تجهیزات مشخص می‌کند:
استعلام قیمت روز و تامین فوری باتری یو پی اس (UPS)
کنسل باتری مرجع تخصصی توزیع باتری‌های صنعتی ۱۲ ولت با ضمانت تاریخ تولید سال جاری، ارسال اکسپرس و گارانتی تعویض رسمی است. برای مشاهده کاتالوگ و خرید باتری UPS در تمامی ظرفیت‌ها کلیک کنید.
| سطح و مقیاس شبکه | تجهیزات مستقر در رک | توان مصرفی تخمینی | ولتاژ باس DC یو پی اس | پیکربندی پیشنهادی باتری (۱۲ ولت) |
|---|---|---|---|---|
| شبکه اداری متوسط | ۱ سوئیچ ۲۴ پورت + روتر مرکزی + اکسس‌پوینت | ۱۵۰ تا ۳۰۰ وات | ۲۴V یا ۳۶V | ۲ الی ۳ عدد باتری ۱۲ ولت ۱۸ آمپر |
| شبکه سازمانی پرتردد | سوئیچ ۴۸ پورت PoE + روتر بورد لایه ۳ + فایروال سخت‌افزاری | ۵۰۰ تا ۹۰۰ وات | ۴۸V | ۴ عدد باتری ۱۲ ولت ۲۸ آمپر یا ۴۲ آمپر |
| رک اصلی توزیع (Core Rack) | سوئیچ‌های ماژولار کور + سرورهای مانیتورینگ + ذخیره‌ساز تحت شبکه | ۱۵۰۰ تا ۲۵۰۰ وات | ۷۲V الی ۹۶V | ۶ الی ۸ عدد باتری ۱۲ ولت ۶۵ آمپر |
| زیرساخت دیتاسنتر و اتاق سرور | چندین رک یکپارچه + سوییچ‌های تیغه‌ای (Blade) | بیش از ۳۵۰۰ وات | ۱۹۲V صنعتی | استرینگ کامل ۱۶ عددی باتری ۱۲ ولت ۱۰۰ آمپر |
چالش‌های فنی تأمین توان در سوئیچ‌های PoE و تجهیزات اکتیو شبکه
تغذیه تجهیزات شبکه ویژگی‌های خاصی دارد که غفلت از آن‌ها به خاموشی زودهنگام سیستم منتهی می‌شود:
- نوسان بودجه توان PoE (PoE Power Budget): سوئیچ‌های PoE نه تنها بورد داخلی خود، بلکه برق مصرفی تجهیزاتی نظیر اکسس‌پوینت‌های سقفی، تلفن‌های تحت شبکه (VoIP) و رادیوهای وایرلس را تأمین می‌کنند. در ساعات اداری پرتردد با افزایش ترافیک این نقاط، توان مصرفی سوئیچ تا دو برابر حالت بی‌باری افزایش می‌یابد؛ بنابراین محاسبات باتری باید بر اساس حداکثر توان اشباع پورت‌ها صورت پذیرد.
- حساسیت پردازنده‌های روتینگ به زمان انتقال: روترهای سازمانی و فایروال‌ها نباید کوچک‌ترین گپ زمانی را در انتقال به اینورتر تجربه کنند. استفاده از یو پی اس‌های آنلاین دابل‌کانورژن با زمان سوئیچ صفر میلی‌ثانیه ($0\text{ ms}$) همراه با باتری‌های دارای مقاومت داخلی پایین از قطع ارتباط Sessionهای فعال ممانعت به عمل می‌آورد.
مقایسه فناوری‌های باتری برای رک‌های شبکه و تجهیزات زیرساختی
انتخاب تکنولوژی سلول‌ها بر حسب ساختار فیزیکی رک و دمای محیط انجام می‌گیرد:

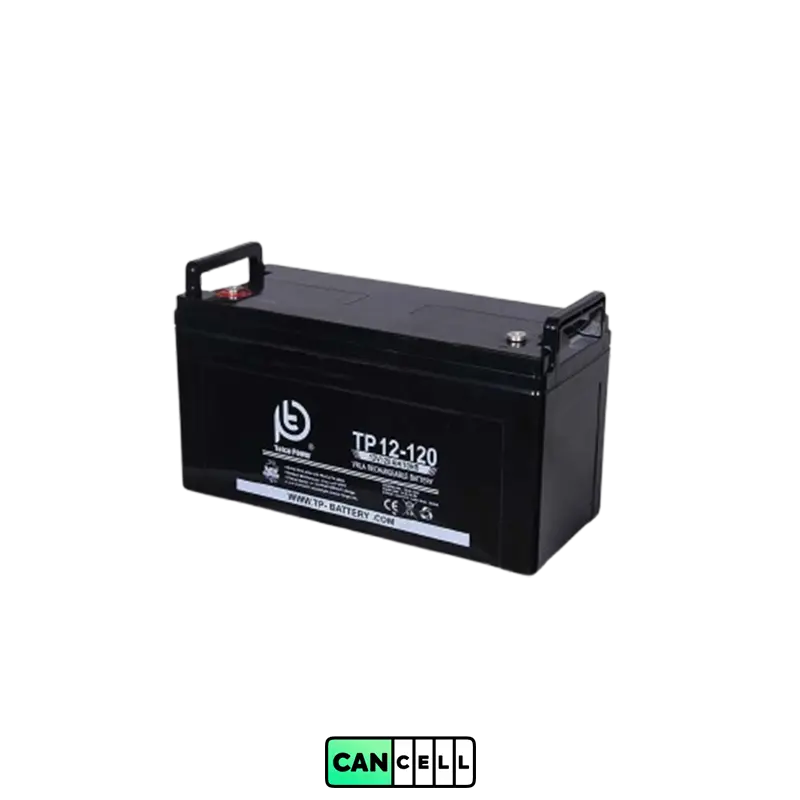

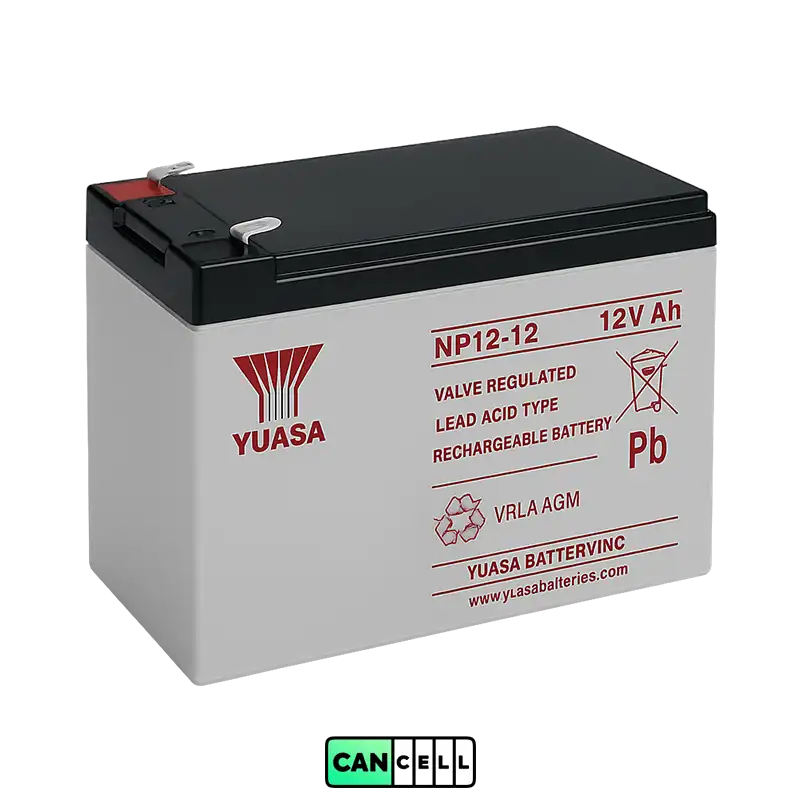

- باتری‌های سیلد اسید صنعتی (VRLA/AGM): پایدارترین و اقتصادی‌ترین راهکار برای رک‌های مجهز به سیستم تهویه مطبوع هستند. این سلول‌ها کاملاً در‌بسته بوده، هیچ‌گونه بخار اسیدی متصاعد نمی‌کنند و برای نصب در سینی رک‌ها یا کابینت‌های مجاور کاملاً ایمن هستند. مشخصات این رده در بخش باتری یو پی اس سیلد اسید قابل ارزیابی است.
- باتری‌های ژل دیپ سایکل (GEL Battery): چنانچه رک شبکه در راهروهای فاقد کولینگ، پست‌های بیرونی یا شرایط با گرمای بالای ۳۰ درجه سانتی‌گراد مستقر باشد، باتری ژل به دلیل برخورداری از الکترولیت ژله‌ای مانع از تبخیر اسید، افت ظرفیت و خرابی صفحات سربی خواهد شد.
- باتری‌های مدرن لیتیوم فسفات (LiFePO4): در رک‌های پرتردد و شاسی‌های کم‌حجم، استفاده از باتری لیتیومی یو پی اس به دلیل حجم یک‌سوم، وزن سبک و طول عمر بالای ۱۰ سال، کاهش قابل‌توجهی در هزینه‌های نگهداری (TCO) به دنبال دارد.
فرمول مهندسی محاسبه زمان پشتیبانی (Runtime) رک شبکه
جهت تعیین آمپرساعت باتری موردنیاز بدون آزمون و خطا، از رابطه استاندارد زیر استفاده کنید:
ظرفیت کل باتری (Ah) = [مجموع توان اکتیو رک (وات) × زمان پشتیبانی دلخواه (ساعت)] ÷ [ولتاژ باس DC یو پی اس (ولت) × راندمان اینورتر (حدود ۰.۸۵)]
به عنوان مثال، برای پشتیبانی از بار ۶۰۰ واتی یک رک حاوی دو سوئیچ PoE به مدت ۲ ساعت با یو پی اس ۴۸ ولت:
[۶۰۰ × ۲] ÷ [۴۸ × ۰.۸۵] = ۲۹.۴ آمپرساعت (نیاز به ۴ عدد باتری ۱۲ ولت حداقل ۲۸ یا ۴۰ آمپر متصل به صورت سری)
برای انجام سریع این محاسبات و بررسی رفتار باتری زیر بارهای مختلف، می‌توانید از ابزار محاسبه آنلاین زمان برق‌دهی باتری یو پی اس در کنسل باتری کمک بگیرید.
نقش کارت‌های مدیریتی SNMP در پایش سلامت بانک باتری شبکه
در شبکه‌های اداری و سازمانی، اتکا به بازرسی فیزیکی کافی نیست. نصب کارت‌های SNMP درون یو پی اس به مدیر شبکه اجازه می‌دهد پارامترهای زیر را به شکل آنلاین از طریق پروتکل‌های شبکه مانیتور کند:
- پایش برخط ولتاژ فلوت هر سلول: اطمینان از قرار داشتن ولتاژ تک‌تک باتری‌های باتری ۱۲ ولت در بازه استاندارد ۱۳.۵ تا ۱۳.۸ ولت.
- ارسال آلارم پایان شارژ (Low Battery Alert): اعلان خطر پیش از خاموشی کامل به سرورها جهت ذخیره‌سازی داده‌ها و خاموش شدن ایمن.
- سنجش دمای داخل رک: جلوگیری از فرار حرارتی باتری‌ها در صورت از کار افتادن فن‌های تهویه رک.
برای ارزیابی سازگاری باتری‌ها با سایر کاربری‌های حساس، صفحه تخصصی باتری بر اساس نوع کاربرد اطلاعات تکمیلی را ارائه می‌دهد.
پرسش‌های متداول
چرا سوئیچ‌های PoE به یو پی اس با توان بالاتری نسبت به سوئیچ‌های معمولی نیاز دارند؟
زیرا سوئیچ‌های PoE توان برق مصرفی دوربین‌ها، تلفن‌های VoIP و اکسس‌پوینت‌ها را نیز از کابل شبکه عبور می‌دهند و مصرف برق کلی آن‌ها تابع جمع توان کل تجهیزات متصل است.
برای یک رک اداری با دو سوئیچ و روتر چه باتری یو پی اسی مناسب است؟
استفاده از یک سیستم یو پی اس ۱.۵ تا ۲ کاوا آنلاین به همراه استرینگ ۴ عددی باتری ۱۲ ولت ۱۸ یا ۲۸ آمپر، حدود ۴۵ الی ۹۰ دقیقه زمان کارکرد پیوسته فراهم می‌سازد.
تفاوت یو پی اس آنلاین با لاین‌اینتراکتیو در تغذیه تجهیزات شبکه چیست؟
یو پی اس آنلاین زمان انتقال صفر میلی‌ثانیه ($0\text{ ms}$) دارد و مانع از ریست شدن روترها و سوئیچ‌ها می‌شود، در حالی که مدل‌های لاین‌اینتراکتیو دارای زمان سوئیچ ۴ تا ۸ میلی‌ثانیه‌ای هستند.
خرید باتری یو پی اس رک شبکه با ضمانت اصالت از کنسل باتری
توقف عملکرد سوئیچ‌ها و روترها به معنای فلج شدن کل فرآیندهای اداری و اینترنتی مجموعه است. در فروشگاه کنسل باتری، کلیه باتری‌های مخصوص رک شبکه و سیستم‌های مخابراتی با تست تضمینی مقاومت داخلی، تاریخ تولید روز کارخانه و گارانتی رسمی تعویض منطبق بر مفاد گارانتی و ضمانت کنسل باتری ارائه می‌گردند.
جهت دریافت مشاوره فنی برای سایزینگ باتری رک شبکه و استعلام قیمت همکار با کارشناسان ما در تماس باشید: ۰۲۱-۷۷۳۱۷۵۱۹ | ۰۹۳۹۰۰۸۵۸۵۳
