باتری یو پی اس چیست؟ انواع باتری یو پی اس و راهنمای کامل و جامع

قطع برق چند دقیقه‌ای کافی است تا سرور از کار بیفتد، فایل‌های نیمه‌کار ذخیره نشوند، دوربین‌ها خاموش شوند و تجهیزات حساس در معرض نوسان قرار بگیرند. یو پی اس (UPS) دقیقاً برای همین لحظه‌ها ساخته شده است: دستگاهی که بین برق شهر و مصرف‌کننده شما می‌ایستد و با تکیه بر باتری UPS، برق پایدار و بی‌وقفه فراهم می‌کند. اما سؤال رایج این است: «باتری یو پی اس چیست و دقیقاً چه نقشی دارد؟» و مهم‌تر از آن، چطور باتری و UPS مناسب نیاز خودمان را انتخاب کنیم؟

در این مقاله از «کنسل باتری» می‌خواهیم همه‌چیز را شفاف و کاربردی توضیح دهیم؛ از تعریف سادهٔ UPS و ساختار آن، تا تفاوت انواع دستگاه‌ها (آفلاین، لاین‌اینترکتیو، آنلاین) و اینکه هرکدام برای چه سناریویی مناسب‌اند. سپس به قلب ماجرا یعنی باتری می‌رسیم: تکنولوژی‌های رایج مثل VRLA (AGM/GEL) و لیتیوم (به‌ویژه LFP)، مزایا و معایب هرکدام، اثر دما و شیوهٔ شارژ بر طول‌عمر، و نکاتی که اگر رعایت شوند، هزینهٔ مالکیت شما را به‌طور محسوسی کاهش می‌دهند.

اگر تا امروز بین اصطلاحاتی مثل Ah، Wh، VA/W، PF (ضریب توان)، DOD (عمق دشارژ)، C-Rate و حتی قانون پیوکرت سردرگم می‌شدید، جای درستی آمده‌اید. ما قدم‌به‌قدم نشان می‌دهیم چطور توان بار را محاسبه کنید، زمان پشتیبانی (Runtime) دلخواه را به ظرفیت باتری ترجمه کنید و چه زمانی بهتر است سراغ ولتاژهای باس بالاتر (مثل ۴۸، ۹۶ یا ۱۹۲ ولت) بروید تا افت کابل کمتر و بازده بالاتر شود.

این راهنما فقط تئوری نیست؛ دربارهٔ طراحی بانک باتری و سیم‌بندی (سری/موازی)، انتخاب کابل و فیوز DC، نکات ایمنی و تهویه، نصب استاندارد و پایش سلامت باتری نیز چک‌لیست‌های عملی دریافت می‌کنید. علائم خرابی، زمان تعویض، اشتباهات رایج در انتخاب و نگهداری، و حتی سازگاری باتری‌های لیتیومی با UPSهای موجود را با نگاه فنی اما قابل‌اجرا بررسی می‌کنیم.

این مقاله برای چه کسانی مفید است؟

• مدیران شبکه، مسئولان اتاق سرور و کسب‌وکارهای وابسته به شبکه و ذخیره‌سازی
• فروشگاه‌ها و سازمان‌هایی که POS، دوربین مداربسته، تجهیزات پزشکی/آزمایشگاهی و … دارند
• واحدهای تأسیسات و نگهداری صنعتی با PLC، درایو و تابلو برق
• کاربران خانگی که برای کامپیوتر، مودم/روتر، درب اتوماتیک و سایر تجهیزات حساس، برق بی‌وقفه می‌خواهند

در انتهای این راهنما می‌توانید با اطمینان پاسخ دهید: «برای بار من، چه نوع UPS و چه ظرفیتی از باتری بهترین است؟» همچنین می‌دانید چگونه عمر باتری را چند برابر کنید و از هزینه‌های پنهان جلوگیری کنید. اگر جایی نیاز به انتخاب دقیق‌تری داشتید، تیم «کنسل باتری» آماده است بر اساس مدل UPS، ولتاژ باس، توان و زمان پشتیبانی موردنیاز شما، یک پیشنهاد شخصی‌سازی‌شده ارائه دهد.

حالا که تصویر کلی روشن شد، در بخش بعدی از تعریف UPS و نحوهٔ کار آن شروع می‌کنیم و به‌تدریج وارد جزئیات فنی اما کاملاً کاربردی می‌شویم.

یو پی اس (UPS) چیست و چه کاری انجام می‌دهد؟

تعریف UPS به زبان ساده

یو پی اس یا منبع تغذیهٔ بدون وقفه (Uninterruptible Power Supply) دستگاهی است که میان برق شهر و تجهیزات شما قرار می‌گیرد تا کیفیت و تداوم برق را تضمین کند. هنگام وجود برق شهر، UPS نوسان‌ها و نویزها را کاهش می‌دهد، ولتاژ را تثبیت می‌کند و باتری را در حالت آماده‌به‌کار نگه می‌دارد. در لحظهٔ قطعی برق، بدون وقفه یا با تأخیری بسیار کوتاه (بسته به توپولوژی دستگاه)، ورودی را از باتری تأمین و با اینورتر، انرژی DC ذخیره‌شده را به خروجی AC پایدار تبدیل می‌کند. با بازگشت شبکه نیز به‌صورت کنترل‌شده به برق شهر سوییچ می‌کند و شارژ باتری را از سر می‌گیرد.

راهنمای سریع انتخاب UPS برای سناریوهای خانگی، تجاری و صنعتی—کنسل باتری.

کاربردهای رایج UPS در خانه، ادارات و صنعت

در زیرساخت‌های IT، UPS از سرورها، ذخیره‌سازها و تجهیزات رک محافظت می‌کند و امکان خاموشی امن سیستم‌ها را فراهم می‌سازد. در محیط‌های اداری و تجاری، استمرار کار سیستم‌های حسابداری، صندوق‌های فروشگاهی و تجهیزات شبکه را تضمین می‌کند. در حوزهٔ ایمنی، تداوم عملکرد دوربین‌های مداربسته، سامانه‌های کنترل تردد و اعلام حریق اهمیت دارد. در آزمایشگاه‌ها و مراکز درمانی، بسیاری از تجهیزات نسبت به نوسان حساس‌اند و به برقی با کیفیت پایدار نیاز دارند. در صنعت و ساختمان نیز برای PLC، HMI، کنترلرها و درب‌های اتوماتیک، UPS از اختلال‌های برق پیشگیری می‌کند. اگر بار شما جریان هجومی بالایی دارد (مانند برخی پرینترهای لیزری یا پمپ‌ها)، در انتخاب ظرفیت و مدل UPS باید این موضوع لحاظ شود.

تفاوت UPS با استابلایزر و ژنراتور

در خاموشی‌های طولانی، ترکیب UPS با ژنراتور و سوئیچ انتقال خودکار (ATS) نتیجهٔ ایده‌آل است: UPS وقفهٔ لحظه‌ای را می‌پوشاند و کیفیت برق را یکنواخت نگه می‌دارد تا ژنراتور پایدار شود.

مزایا و محدودیت‌های استفاده از UPS

مزایا: جلوگیری از خاموشی ناگهانی و از دست رفتن داده، بهبود کیفیت برق و مهار نوسان‌ها و جهش‌های ولتاژی، امکان خاموشی امن سیستم‌ها و ایجاد فرصت کافی تا راه‌اندازی منابع جایگزین.

محدودیت‌ها: زمان پشتیبانی محدود و وابسته به ظرفیت باتری و توان بار، نیاز به نگهداری و تعویض دوره‌ای باتری (به‌ویژه در فناوری سرب‌اسید)، و الزامات فضا، تهویه و بودجه برای مدل‌های پرظرفیت. برای بارهایی با جریان هجومی یا هارمونیک بالا، باید مدل و ظرفیت متناسب انتخاب شود تا پایداری خروجی حفظ بماند.

باتری UPS چیست و چرا مهم است؟

قلب UPS باتری است؛ کیفیت آن ران‌تایم و اعتمادپذیری را تعیین می‌کند.

نقش باتری در سیستم برق بی‌وقفه

باتری قلب سیستم UPS است؛ انرژی الکتریکی را به‌صورت DC ذخیره می‌کند تا در لحظهٔ قطع شبکه، اینورتر آن را به خروجی AC پایدار تبدیل کند. کیفیت و ظرفیت باتری مستقیماً تعیین‌کنندهٔ مدت پشتیبانی (Runtime)، پایداری ولتاژ زیر بار و حتی سلامت خود UPS است. هرچه وضعیت شارژ (SOC)، مقاومت داخلی و دمای کارکرد باتری مناسب‌تر باشد، افت ولتاژ کمتری رخ می‌دهد و تجهیزات حساس با اطمینان بیشتری به کار ادامه می‌دهند. در UPSهای آنلاین، باتری همواره آماده است و در UPSهای لاین‌اینترکتیو/آفلاین، هنگام بروز نوسان شدید یا قطع برق وارد مدار می‌شود. انتخاب نادرست ظرفیت یا تکنولوژی باتری می‌تواند هم زمان پشتیبانی را کاهش دهد و هم فرسودگی زودهنگام ایجاد کند.

مفاهیم کلیدی: ولتاژ (V)، ظرفیت (Ah)، انرژی (Wh)، ضریب توان (PF)

فرمول تقریبی زمان پشتیبانی: Runtime (min) ≈ ((V × Ah) × η × DOD ÷ W) × 60 — که در آن η بازده کل UPS و DOD عمق دشارژ مجاز است.

مثال کوتاه: رشتهٔ ۴۸V با ظرفیت ۵۰Ah ⇒ ۲۴۰۰Wh. اگر η=۰٫۸۵، DOD=۰٫۶ و بار ۳۰۰W باشد، انرژی مؤثر ≈ ۱۲۲۴Wh و زمان ≈ ۲٫۰۴ ساعت (≈ ۱۲۲ دقیقه).

عمق دشارژ (DOD)، نرخ دشارژ/شارژ (C-Rate) و قانون پیوکرت (Peukert)

عمق دشارژ (DOD) درصدی از ظرفیت است که در هر سیکل تخلیه می‌شود. هرچه DOD کمتر باشد، معمولاً عمر باتری بیشتر است. در باتری‌های VRLA برای طول‌عمر مناسب، کار در حوالی DOD ۵۰–۷۰٪ رایج است؛ در باتری‌های لیتیوم (مانند LFP) با وجود توانایی DOD بالاتر، مقدار بهینه باید مطابق توصیهٔ سازنده و تنظیمات BMS انتخاب شود.

نرخ دشارژ/شارژ (C-Rate) بیان می‌کند باتری با چه نسبتی نسبت به ظرفیت نامی خود شارژ یا دشارژ می‌شود؛ C=1 یعنی تخلیهٔ کامل در یک ساعت. نرخ‌های بالاتر، تنش حرارتی و الکتروشیمیایی را افزایش می‌دهند، افت ولتاژ را بیشتر می‌کنند و ظرفیت مؤثر را کاهش می‌دهند. انتخاب کابل، فیوز و تهویه نیز باید با حداکثر C-Rate مجاز هم‌خوان باشد.

قانون پیوکرت (Peukert) توضیح می‌دهد چرا در باتری‌های سرب‌اسید، ظرفیت قابل استفاده با افزایش جریان دشارژ کاهش می‌یابد. به‌بیان ساده، هرچه بار لحظه‌ای سنگین‌تر باشد، زمان پشتیبانی واقعی کمتر از محاسبات اسمی خواهد شد. به همین دلیل در طراحی، علاوه بر η و DOD، باید برای دشارژهای پرجریان حاشیهٔ امن در نظر گرفت و در صورت نیاز از ولتاژ باس بالاتر (مثلاً ۴۸ ولت به‌جای ۲۴ ولت) استفاده کرد تا جریان DC و اثرات پیوکرت کاهش یابد.

توپولوژی درست = کیفیت خروجی بهتر و بانک باتری بهینه‌تر.

انواع یو پی اس و تاثیر آن بر انتخاب باتری

توپولوژی یا نوع معماری UPS مستقیماً روی نحوهٔ شارژ، تعداد و ولتاژ رشتهٔ باتری، کیفیت خروجی و حتی زمان پشتیبانی اثر می‌گذارد. آفلاین/استندبای، لاین‌اینترکتیو و آنلاین (دو‌تبدیل) هرکدام فلسفهٔ کاری متفاوتی دارند و به‌همین نسبت، محدودیت‌ها و الزامات خاصی برای انتخاب و طراحی بانک باتری ایجاد می‌کنند. در ادامه، ضمن شرح کامل هر نوع، می‌بینید این تفاوت‌ها در عمل روی انتخاب ظرفیت، ولتاژ باس، جریان شارژ و سازگاری با تکنولوژی باتری (VRLA یا لیتیوم) چه اثری می‌گذارند.

آفلاین/استندبای (Standby/Offline)

در UPS آفلاین، وقتی برق شهر در محدودهٔ مجاز است، بار مستقیماً از شبکه تغذیه می‌شود و UPS فقط پایش می‌کند. هنگام افت/قطع برق، کلید انتقال در حد چند میلی‌ثانیه سوییچ می‌کند تا اینورتر با استفاده از انرژی باتری، خروجی AC را تأمین کند. به‌دلیل سادگی مدار، این دسته اقتصادی‌ترین انتخاب است و برای بارهای سبک خانگی/اداری که به کیفیت کاملاً ایده‌آل نیاز ندارند مناسب است.

اثر بر انتخاب باتری: آفلاین‌ها معمولاً باتری داخلی با ولتاژ باس پایین (مثلاً ۱۲ یا ۲۴ ولت) و ظرفیت محدود (۷–۹Ah در فرم‌فکتور کوچک) دارند. جریان شارژ نیز معمولاً پایین است؛ بنابراین، اگر به دنبال افزایش جدی زمان پشتیبانی هستید، افزودن بانک بزرگ خارجی توصیه نمی‌شود مگر آن‌که سازنده ظرفیت شارژ و ولتاژ باس متناسب را پشتیبانی کرده باشد. در غیر این‌صورت، زمان شارژ پس از هر قطعی طولانی شده و استهلاک باتری بالا می‌رود. در بسیاری از مدل‌ها خروجی در حالت باتری «شبه‌سینوسی» است؛ برای پاورهای Active PFC استفاده از مدل‌هایی با موج سینوسی واقعی ارجح است.

لاین‌اینترکتیو (Line-Interactive)

UPS لاین‌اینترکتیو علاوه بر اینورتر و باتری، دارای یک تثبیت‌کنندهٔ ولتاژ (AVR) است که با تغییر تپ ترانسفورماتور، نوسان‌های ولتاژ را بدون سوییچ به باتری اصلاح می‌کند. زمان انتقال در قطعی برق معمولاً کمتر از آفلاین است (در حد چند میلی‌ثانیه) و در مدل‌های حرفه‌ای، خروجی در حالت باتری سینوسی واقعی است. این معماری تعادلی خوب بین هزینه، کیفیت برق و زمان انتقال ایجاد می‌کند و برای رک‌های سبک، دفاتر و شبکه‌های کوچک گزینه‌ای رایج است.

اثر بر انتخاب باتری: بسته به توان دستگاه، ولتاژ باس معمولاً ۲۴/۳۶/۴۸ ولت است و برخی مدل‌ها از پک‌های خارجی پشتیبانی می‌کنند. جریان شارژ نسبت به آفلاین‌ها بالاتر اما همچنان محدود است؛ بنابراین ظرفیت باتری را بیش از حد بزرگ نکنید تا زمان «بازیابی شارژ» بعد از قطعی منطقی بماند. برای ران‌تایم‌های ۳۰ تا ۱۲۰ دقیقه، VRLA با کیفیت خوب یا پک‌های لیتیوم سازگار (با BMS) انتخاب‌های رایجی هستند.

آنلاین/دو‌تبدیل (Double-Conversion)

در UPS آنلاین، همواره ورودی AC ابتدا به DC یکسوسازی می‌شود و سپس اینورتر DC را مجدداً به AC پایدار تبدیل می‌کند؛ بنابراین زمان انتقال در قطعی برق عملاً صفر است و کیفیت ولتاژ/فرکانس خروجی مستقل از نوسانات شبکه خواهد بود. این دسته برای بارهای بسیار حساس—سرورها، تجهیزات پزشکی/آزمایشگاهی و فرآیندهای صنعتی دقیق—انتخاب استاندارد محسوب می‌شود. بازده ذاتی کمتر از معماری‌های دیگر است، اما کیفیت خروجی و حفاظت بهتر است.

اثر بر انتخاب باتری: آنلاین‌ها عموماً از ولتاژهای باس بالاتر (مثلاً ۴۸/۹۶/۱۹۲ ولت و بالاتر) و بانک‌های باتری خارجی پشتیبانی می‌کنند؛ جریان شارژ قوی‌تر و مدیریت شارژ پیشرفته‌تری دارند، در نتیجه طراحی برای ران‌تایم‌های طولانی عملی‌تر است. در صورت استفاده از باتری لیتیومی، سازگاری شارژر و پروتکل‌های ارتباطی/حفاظتی BMS (مانند محدودهٔ ولتاژ قطع/وصل) باید با سازنده هماهنگ شود. به‌دلیل تلفات و گرمای بیشتر، محل نصب و تهویهٔ مناسب برای حفظ عمر باتری حیاتی است.

ماژولار و رک‌مونت در برابر تاور

فارغ از توپولوژی، فرم‌فکتور بر پیاده‌سازی باتری اثر می‌گذارد. سیستم‌های ماژولار از چند ماژول توان با افزونگی (N+1) و معمولاً ماژول‌های باتری/کابینت‌های خارجی بهره می‌برند؛ مقیاس‌پذیرند و نگهداری «Hot Swap» ساده‌تری دارند. برای دیتاسنترها که رشد بار و دسترس‌پذیری اهمیت دارد، راهکاری ایده‌آل است. رک‌مونت‌ها با عرض ۱۹ اینچ و ارتفاع ۱U تا ۶U طراحی می‌شوند؛ چگالی توان بالاتر و فضای باتری محدودتری دارند و برای ران‌تایم‌های طولانی معمولاً به کابینت باتری خارجی متکی‌اند. تاور‌ها عموماً فضای بیشتری برای باتری داخلی دارند، صدای فن و تراکم گرمایی کمتری ایجاد می‌کنند و در مکان‌های اداری/اتاق تجهیزات کوچک انتخاب مناسبی هستند.

اثر بر انتخاب باتری: در رک‌مونت‌ها به‌دلیل محدودیت فضا، استفاده از لیتیوم (به‌خاطر وزن/حجم کمتر و شارژ سریع‌تر) توجیه‌پذیرتر می‌شود؛ در تاورها، VRLA به‌صورت اقتصادی‌تر ران‌تایم لازم را فراهم می‌کند. طول کابل DC بین کابینت باتری و UPS باید کوتاه و با سطح مقطع مناسب انتخاب شود تا افت ولتاژ و تلفات کاهش یابد.

زمان سوئیچ، کیفیت خروجی و سازگاری با بارهای حساس

زمان سوئیچ در آفلاین و لاین‌اینترکتیو در حد چند میلی‌ثانیه (مثلاً ۴–۱۰ms) است و برای بسیاری از بارهای عمومی کافی محسوب می‌شود؛ اما برای بارهایی که نسبت به وقفهٔ بسیار کوتاه نیز حساس‌اند—یا در محیط‌هایی با نویز شدید UPS آنلاین با زمان سوئیچ صفر راهکار مطمئن‌تری است. کیفیت خروجی نیز اهمیت دارد: موج سینوسی واقعی برای پاورهای دارای Active PFC، برخی موتورهای سنکرون/اینورترها و تجهیزات پزشکی/آزمایشگاهی توصیه می‌شود. در مدل‌های اقتصادی، خروجی شبه‌سینوسی ممکن است با برخی بارها به لرزش/صدای خازنی یا افت راندمان بیانجامد.

از دیدگاه باتری، هرچه توپولوژی حرفه‌ای‌تر باشد، انعطاف در انتخاب ولتاژ باس و ظرفیت بالاتر می‌رود و مدیریت شارژ دقیق‌تر است. با این حال، افزایش ولتاژ باس و ظرفیت نیازمند طراحی ایمن‌تر (فیوز/کلید DC مناسب، کابل‌کشی استاندارد، تهویه و پایش دما) است.

شناخت ماژول‌ها = انتخاب بهتر، نصب ایمن‌تر و عیب‌یابی سریع‌تر.

اجزای داخلی UPS (دید فنی اما کاربردی)

UPS مجموعه‌ای از ماژول‌های هماهنگ است که کیفیت و تداوم برق را تضمین می‌کنند. شناخت نقش هر ماژول کمک می‌کند هنگام انتخاب، نصب و عیب‌یابی دقیق‌تر عمل کنید و از ظرفیت باتری بهترین استفاده را ببرید.

ورودی AC و فیلترهای حفاظتی

درگاه ورودی UPS علاوه بر کلید اصلی و فیوز، شامل فیلترهای EMI/RFI برای حذف نویزهای فرکانس بالا و سرج‌گیرها (مانند MOV یا GDT) برای مهار جهش‌های ولتاژی است. مدار محدودکنندهٔ جریان هجومی (Inrush Limiter) از آسیب به یکسو‌ساز و فیوز در لحظهٔ اتصال اولیه جلوگیری می‌کند. کیفیت این بخش مستقیماً تعیین می‌کند چه مقدار از نوسان‌ها و ضربه‌های شبکه به مرحلهٔ بعدی راه پیدا کند. اگر شبکهٔ شما کنار ژنراتور کار می‌کند، بازهٔ پذیرش ولتاژ/فرکانس ورودی و مکانیزم هم‌زمان‌سازی اهمیت دوچندان دارد تا هنگام انتقال بین منبع‌ها، شوک به بار وارد نشود.

شارژر/یکسو‌ساز (Rectifier/Charger)

یکسو‌ساز ورودی AC را به DC تبدیل می‌کند و به‌عنوان شارژر، باتری را با الگوریتم‌های استاندارد شارژ می‌کند. در UPSهای کوچک، اغلب از یکسو‌ساز سوئیچینگ با اصلاح ضریب توان (PFC) استفاده می‌شود؛ در توان‌های بالاتر، یکسو‌سازهای مبتنی بر IGBT یا SCR رایج‌اند. شارژ معمولاً در دو فاز انجام می‌شود: جریان ثابت (CC) تا رسیدن به ولتاژ هدف و سپس ولتاژ ثابت (CV) تا جریان افت کند. برای VRLA، شارژ شناور معمولاً حدود ۱۳٫۵ تا ۱۳٫۸ ولت برای هر باتری ۱۲V و شارژ جذب/تقویتی در حدود ۱۴٫۲ تا ۱۴٫۷ ولت (بسته به دیتاشیت) است و باید جبران‌سازی دما در حدود ۳ تا ۴ میلی‌ولت به‌ازای هر سلول در هر درجهٔ سانتی‌گراد اعمال شود. جریان شارژ بیش‌ازحد، دمای باتری و ریپل DC بالا می‌تواند به گرم‌شدن و کاهش عمر منجر شود.

در پک‌های لیتیوم به‌ویژه LFP وجود BMS برای حفاظت و بالانس سلول‌ها ضروری است. UPS باید با پنجرهٔ ولتاژ و جریان مجاز لیتیوم سازگار باشد؛ در غیر این‌صورت خطر قطع محافظتی، خطاهای شارژ و کاهش عمر وجود دارد. انتخاب بانک باتری بزرگ‌تر بدون توجه به حداکثر جریان شارژ شارژر باعث طولانی‌شدن زمان بازیابی پس از قطعی و افزایش استهلاک می‌شود.

اینورتر و بای‌پس

اینورتر با استفاده از کلیدهای قدرت (MOSFET/IGBT) و مدولاسیون PWM، ولتاژ DC باتری را به موج AC سینوسی تبدیل می‌کند. فیلتر خروجی LC اعوجاج را کاهش می‌دهد و THD پایین برای بارهای حساس (به‌خصوص منابع تغذیهٔ Active PFC و برخی تجهیزات پزشکی/آزمایشگاهی) اهمیت دارد. ظرفیت اضافه‌بار (Overload) و فاکتور پیک (Crest Factor) نشان می‌دهد UPS در برابر جریان‌های لحظه‌ای چه‌قدر تاب‌آوری دارد.

بخش بای‌پس شامل بای‌پس استاتیک (معمولاً بر پایهٔ SCR/تریاک) برای عبور مستقیم برق شهر در خطا یا اضافه‌بار، و در مدل‌های حرفه‌ای، بای‌پس سرویس/نگهداری (دستی) برای جدا کردن کامل UPS بدون خاموشی بار است. منطق انتقال باید هم‌فاز و هم‌فرکانس باشد تا ضربهٔ گذرا به بار وارد نشود. برخی مدل‌های آنلاین «ECO Mode» دارند که در شرایط مطلوب بار را از مسیر بای‌پس تغذیه می‌کنند تا بازده افزایش یابد؛ اما برای بارهای بسیار حساس، استفادهٔ محتاطانه از این حالت توصیه می‌شود.

واحد کنترل، سنسورها و ارتباطات (USB/RS232/SNMP)

مغز UPS یک کنترلر دیجیتال (MCU/DSP) است که ولتاژها، جریان‌ها، دما و وضعیت باتری را پایش و الگوریتم‌های شارژ/دشارژ و حفاظت‌ها را اجرا می‌کند. سنسور دما (NTC)، جریان‌سنج (شانت یا هال‌افکت) و پایش ولتاژ هر رشته امکان تشخیص زودهنگام ناهماهنگی و فرسودگی را فراهم می‌کنند. در برخی مدل‌ها آزمون دوره‌ای باتری (Battery Test) و اندازه‌گیری امپدانس داخلی برای تخمین سلامت (SOH) تعبیه شده است.

درگاه‌های ارتباطی مانند USB (اغلب کلاس HID)، RS232 و کارت‌های شبکهٔ SNMP/Modbus اطلاعات رویدادها، هشدارها و وضعیت باتری را در اختیار نرم‌افزار مانیتورینگ می‌گذارند. این ارتباطات امکان خاموشی امن سرورها در ران‌تایم‌های محدود، ثبت رخدادها، اعلان از راه دور و حتی تنظیماتی مانند برنامهٔ آزمون باتری یا کالیبراسیون ران‌تایم را فراهم می‌کنند. برای محیط‌های با دسترس‌پذیری بالا، یکپارچه‌سازی با سامانه‌های نظارتی (NMS) و تعیین آستانه‌های هشدار و سیاست‌های خاموشی ضروری است.

انتخاب تکنولوژی باتری روی ران‌تایم، وزن و TCO اثر مستقیم دارد.

انواع باتری مناسب برای UPS

انتخاب تکنولوژی باتری روی همه‌چیز اثر می‌گذارد: از زمان پشتیبانی و وزن/ابعاد تا هزینه نگهداری و طول‌عمر. در ادامه، رایج‌ترین گزینه‌ها را با نگاهی عملی بررسی می‌کنیم و برای مطالعهٔ عمیق‌تر هر دسته، لینک‌های داخلی مرتبط را «طبیعی» داخل متن قرار داده‌ایم.

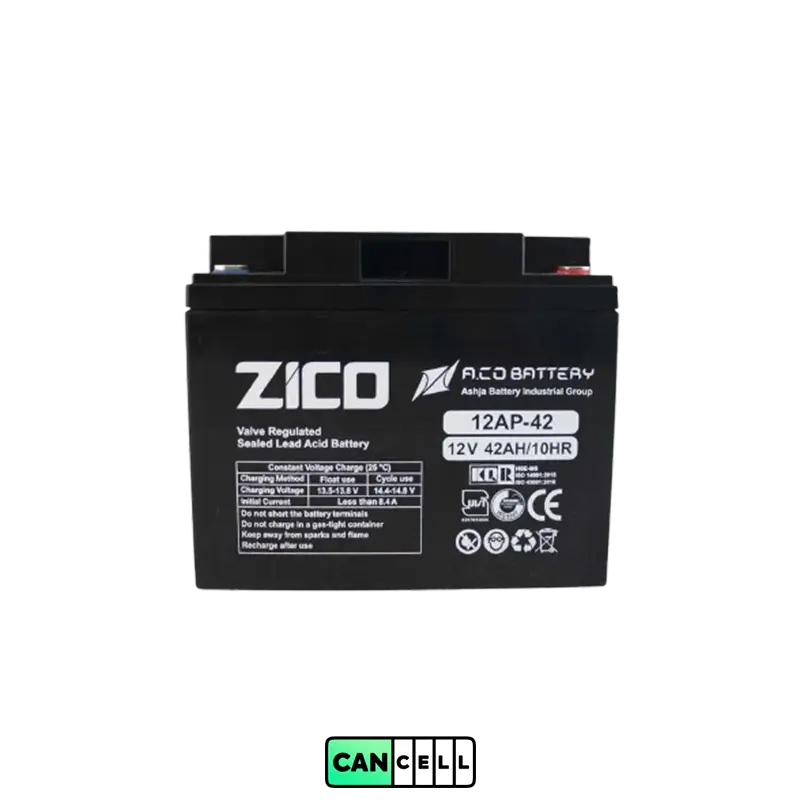

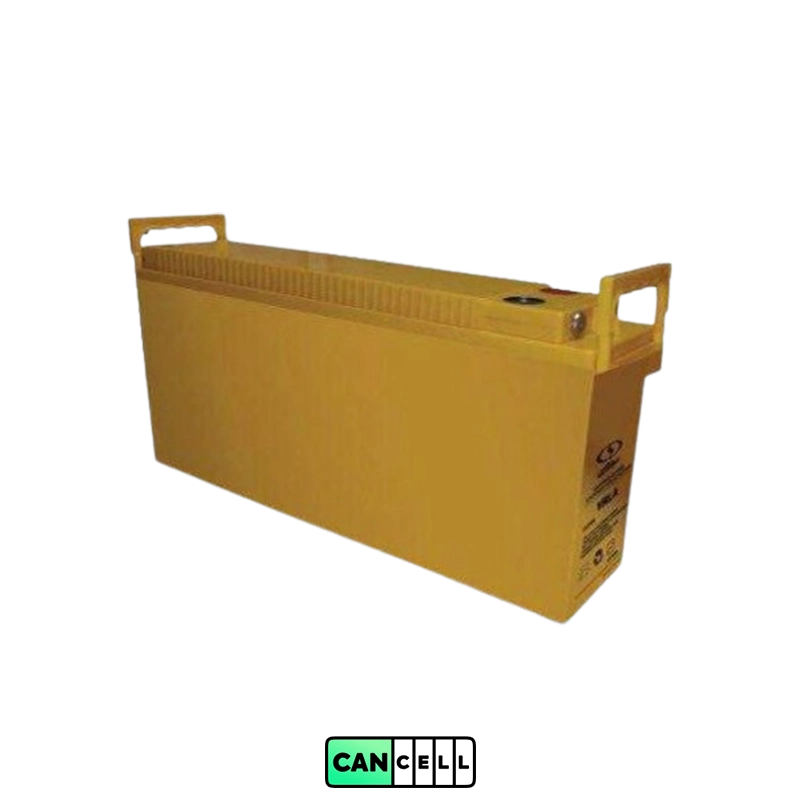

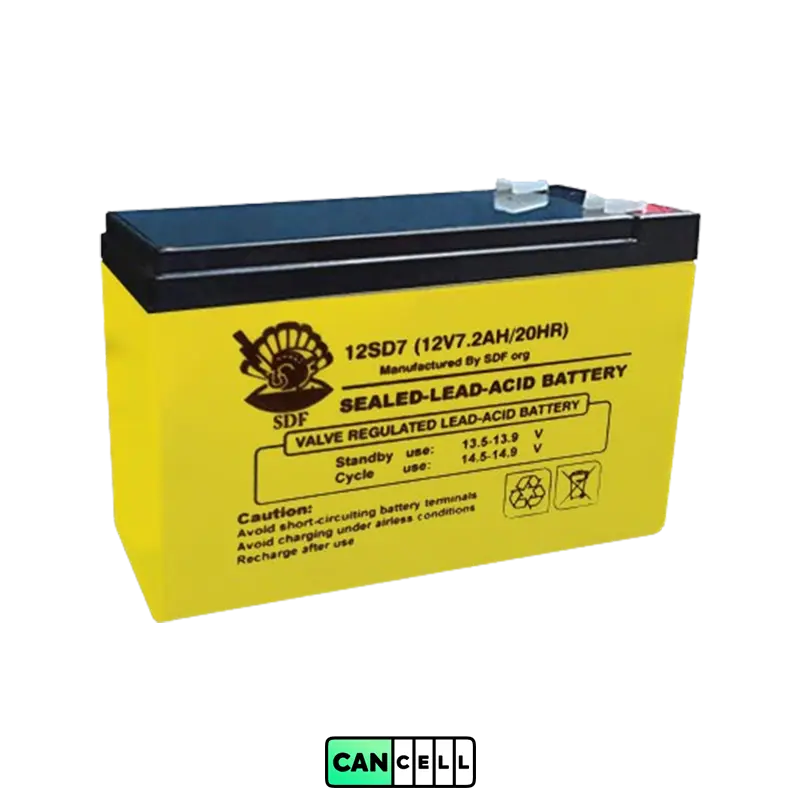

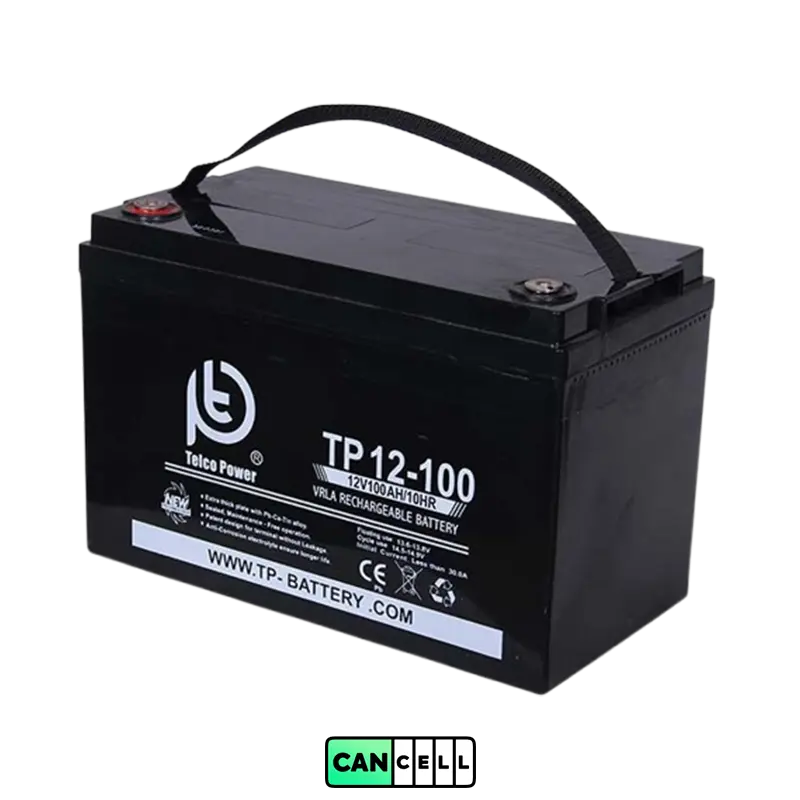

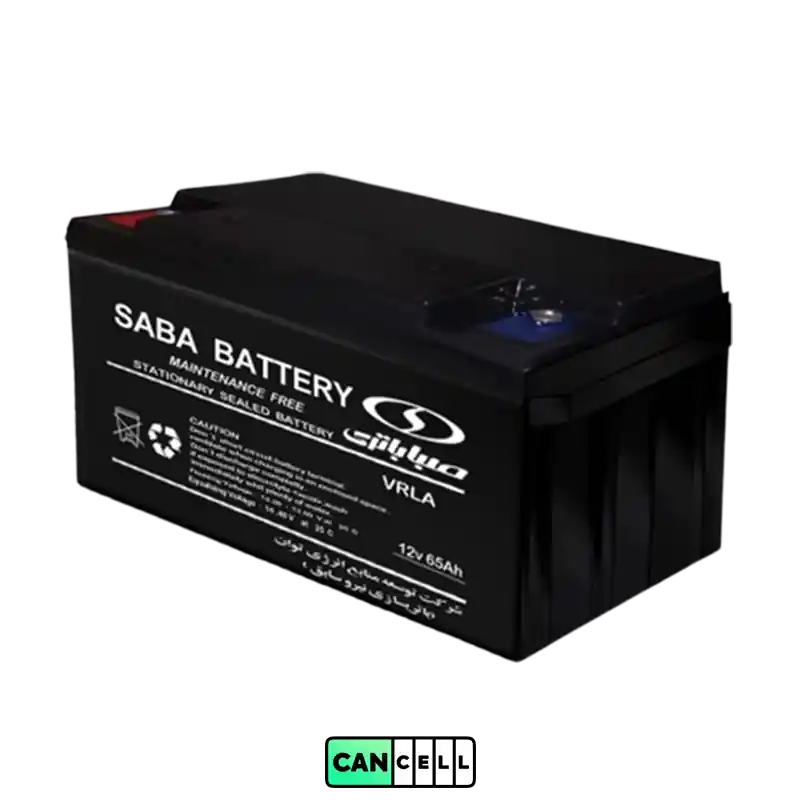

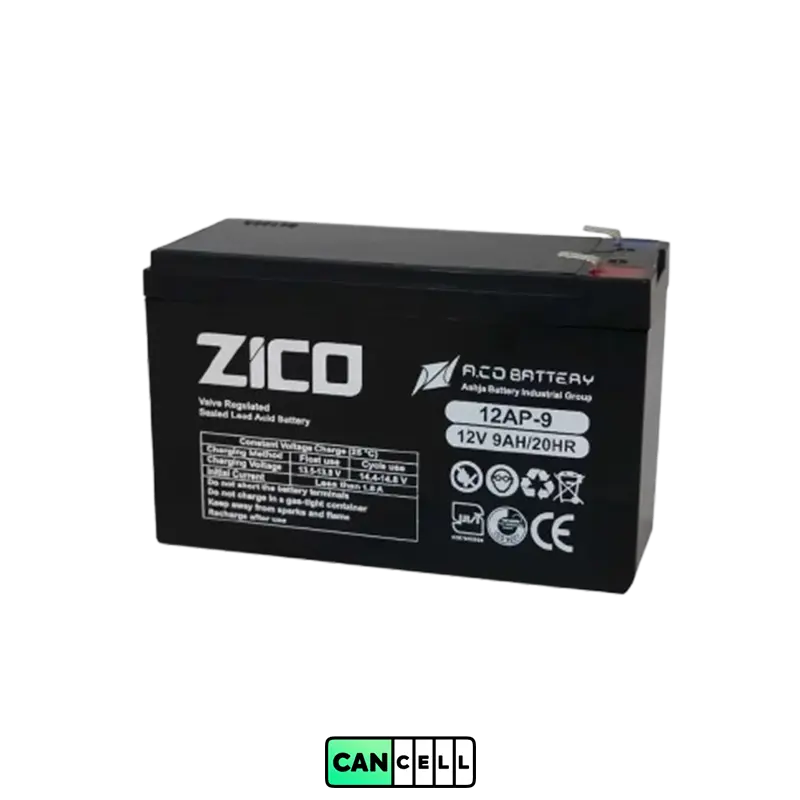

سرب-اسید دربسته VRLA (AGM/GEL)

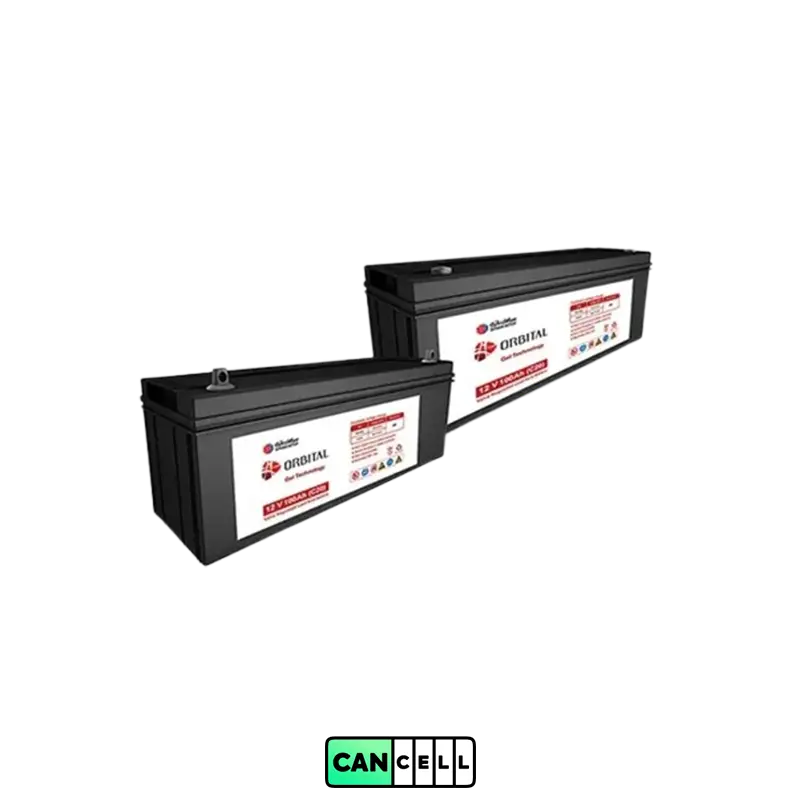

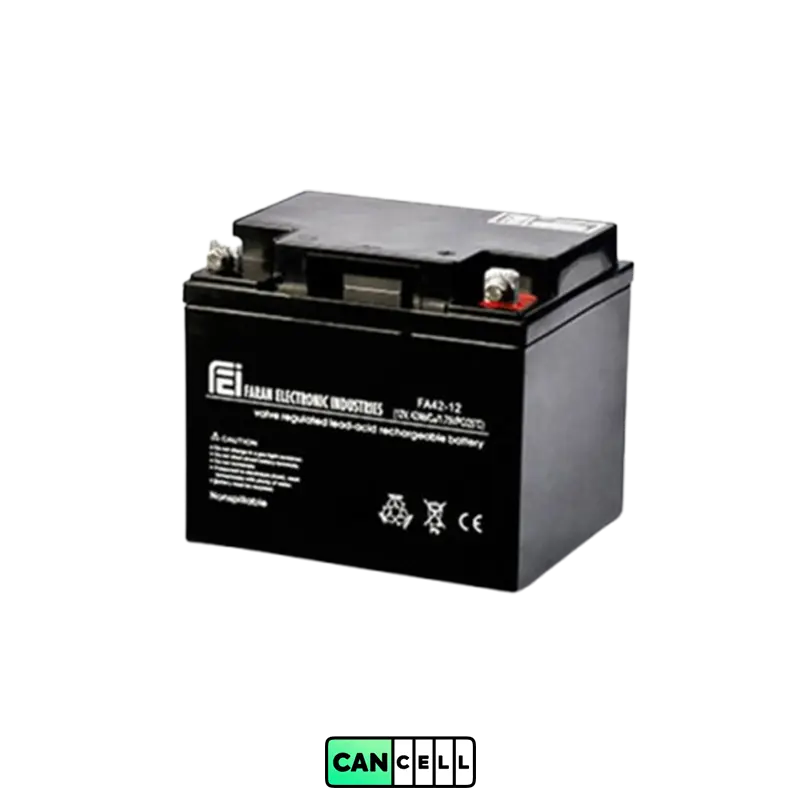

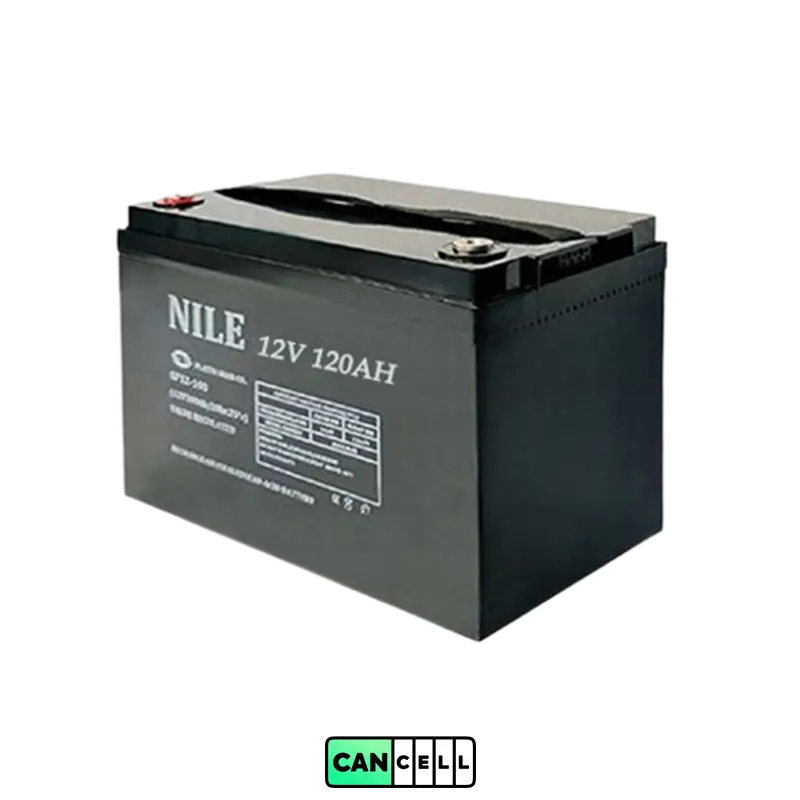

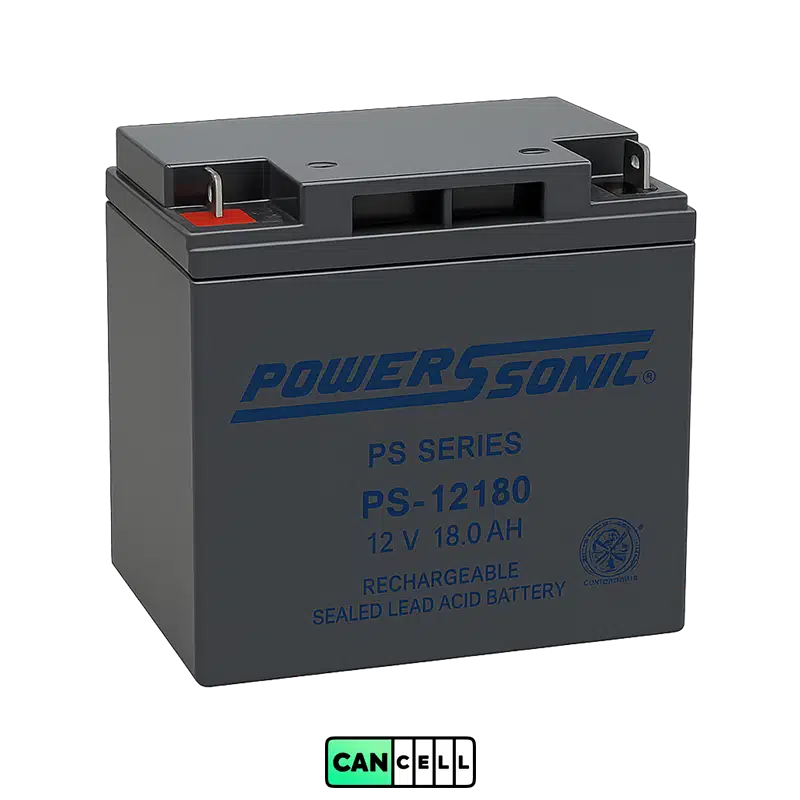

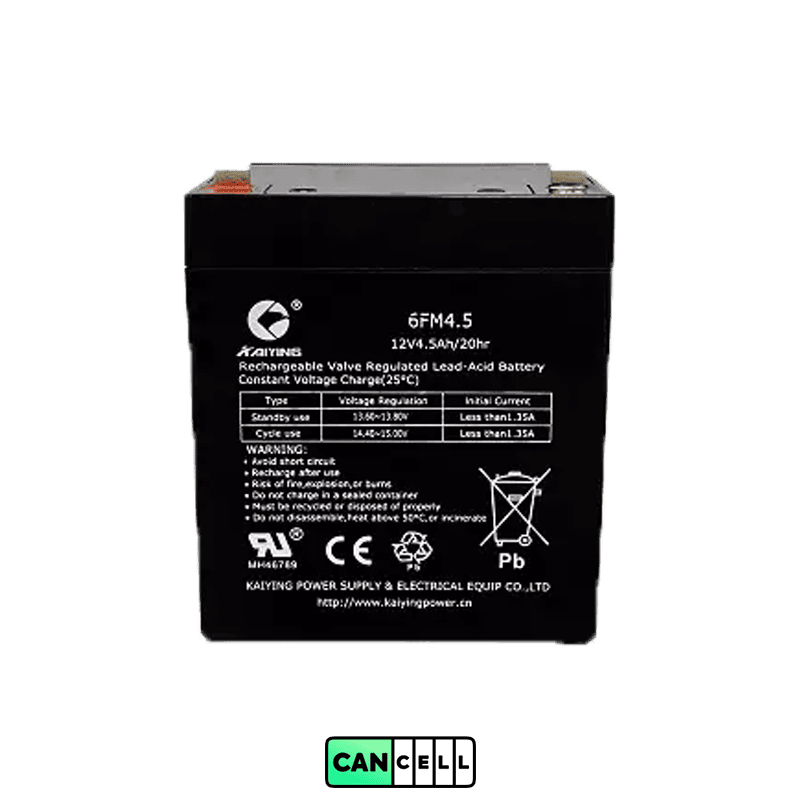

رایج‌ترین انتخاب برای بسیاری از UPSهای خانگی و اداری، باتری UPS سیلد اسید (VRLA) است؛ چون هزینهٔ اولیهٔ مناسبی دارد، نگهداری‌اش ساده است و در بازار ایران به‌خوبی در دسترس است. VRLA برای ران‌تایم‌های کوتاه تا متوسط (مثلاً ۱۵ تا ۱۲۰ دقیقه) بسیار کاربردی است و در توان‌های معمول، هم با UPSهای لاین‌اینترکتیو و هم برخی مدل‌های آنلاین سازگار است. نوع ژل نیز زیرمجموعهٔ VRLA محسوب می‌شود و در دشارژهای عمیق‌تر رفتاری ملایم‌تر دارد؛ برای جزئیات بیشتر می‌توانید صفحهٔ باتری ژل (GEL) را ببینید.

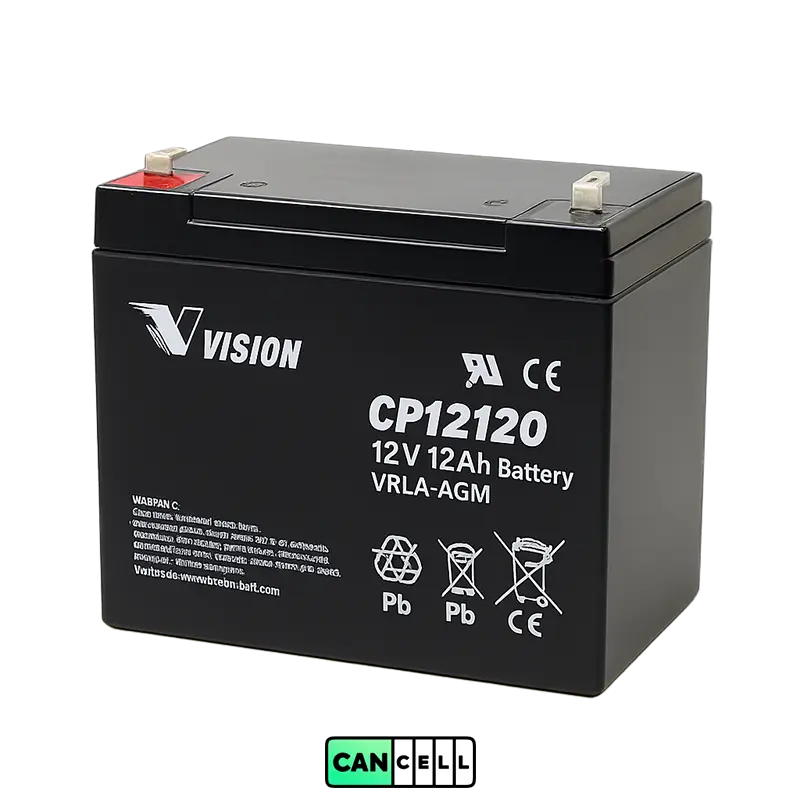

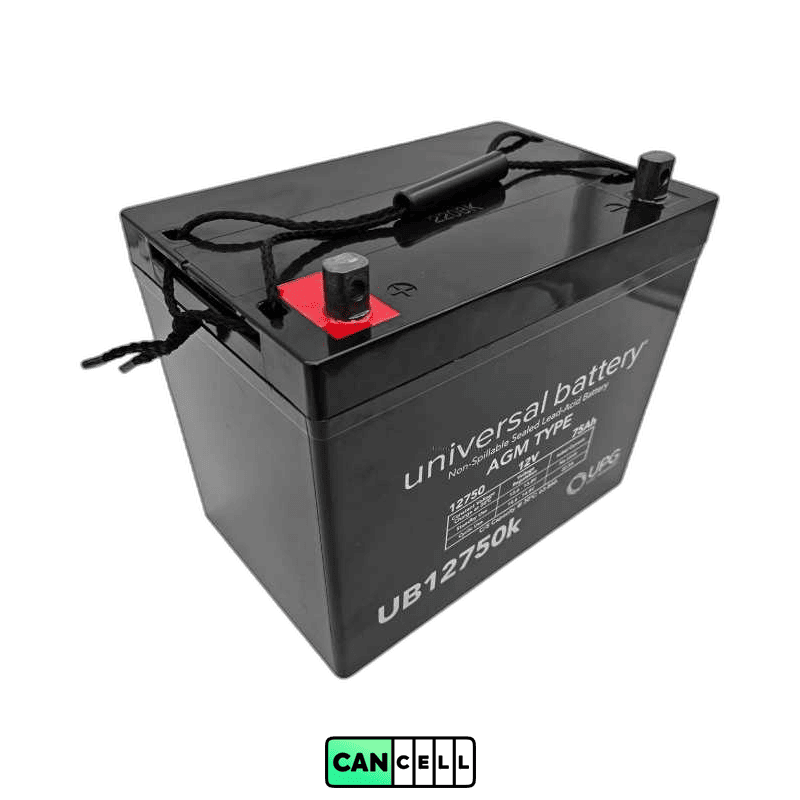

تفاوت AGM و GEL

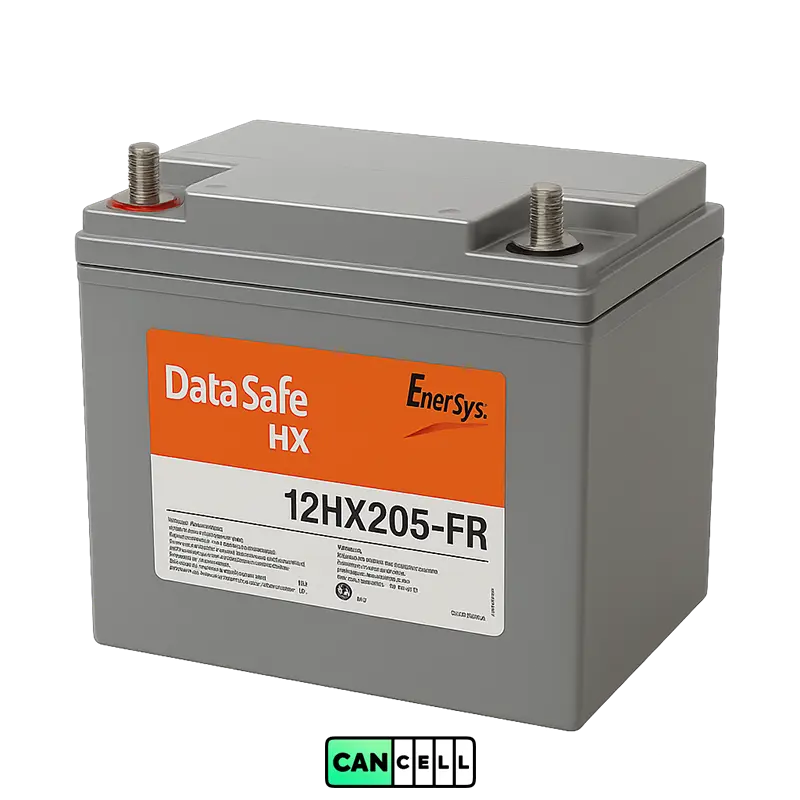

AGM به‌دلیل مقاومت داخلی پایین‌تر، جریان‌دهی لحظه‌ای بهتری دارد و برای بارهایی که به جریان بالاتر نیاز دارند (High-Rate) مناسب‌تر است. شارژ آن معمولاً با ولتاژ جذب بالاتر و زمان بازیابی کوتاه‌تر انجام می‌شود. در مقابل، GEL به‌خاطر الکترولیت ژله‌ای، در چرخه‌های عمیق‌تر پایداری خوبی نشان می‌دهد، اما نرخ شارژ مجاز و جریان‌های پیک آن معمولاً پایین‌تر است؛ بنابراین برای GEL باید تنظیمات شارژ محافظه‌کارانه‌تری انتخاب شود تا از ایجاد حباب و کاهش عمر جلوگیری شود.

کلاس‌های طول‌عمر (۳–۵ سال، ۱۰ سال)

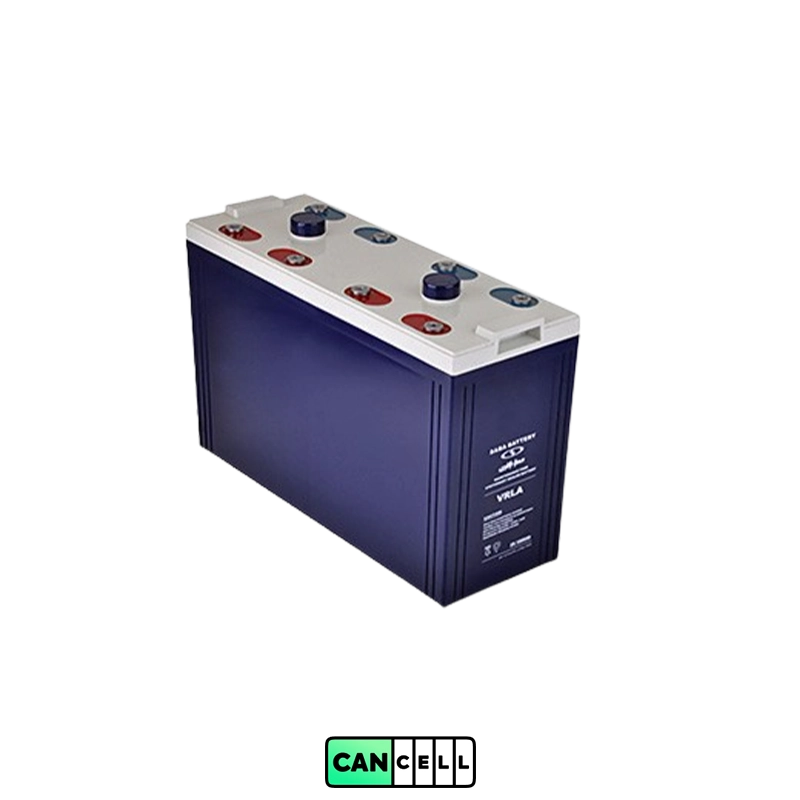

VRLAها معمولاً با «طول‌عمر طراحی» معرفی می‌شوند: ردهٔ ۳–۵ سال و ردهٔ بلندعمر ۱۰–۱۲ سال (در ۲۵°C و شرایط ایده‌آل). در عمل، هر ۱۰ درجهٔ افزایش دما نسبت به ۲۵°C می‌تواند عمر را تقریباً نصف کند. به‌همین دلیل، تهویهٔ صحیح رک/باکس باتری، کنترل شارژ شناور و پرهیز از دشارژهای عمیق پشت‌سرهم، برای رسیدن به عمر واقعی نزدیک به مقدار طراحی ضروری است.

لیتیوم‌یون (به‌ویژه LFP)

اگر وزن و حجم کمتر، شارژ سریع‌تر و چرخهٔ عمر بالاتر برای شما اولویت دارد، باتری لیتیوم‌یون برای UPS (به‌ویژه LFP) گزینه‌ای مدرن و آینده‌نگرانه است. لیتیوم در رک‌های پُرتراکم و فضاهای محدود مزیت محسوسی دارد و در بازهٔ دما عملکرد پایدارتری نسبت به سرب-اسید ارائه می‌دهد. در پروژه‌هایی که خاموشی‌های مکرر رخ می‌دهد یا ران‌تایم باید در طول عمر باتری ثابت بماند، TCO لیتیوم می‌تواند از VRLA پایین‌تر شود.

مزایا، BMS و سازگاری با شارژر UPS

لیتیوم برای ایمنی و دوام نیازمند BMS است تا ولتاژ، جریان، دما و بالانس سلول‌ها را کنترل کند. پیش از جایگزینی VRLA با پک لیتیوم، باید با سازندهٔ UPS دربارهٔ پروفایل شارژ، حد ولتاژهای قطع/وصل و جریان شارژ اطمینان بگیرید؛ برخی مدل‌ها پک‌های «Drop-in» سازگار ارائه می‌کنند، برخی دیگر به تنظیمات اختصاصی نیاز دارند. توجه داشته باشید شارژ لیتیوم در دماهای زیر صفر نیازمند تمهیدات BMS/گرمایش است.

نیکل-کادمیم (NiCd) و گزینه‌های خاص

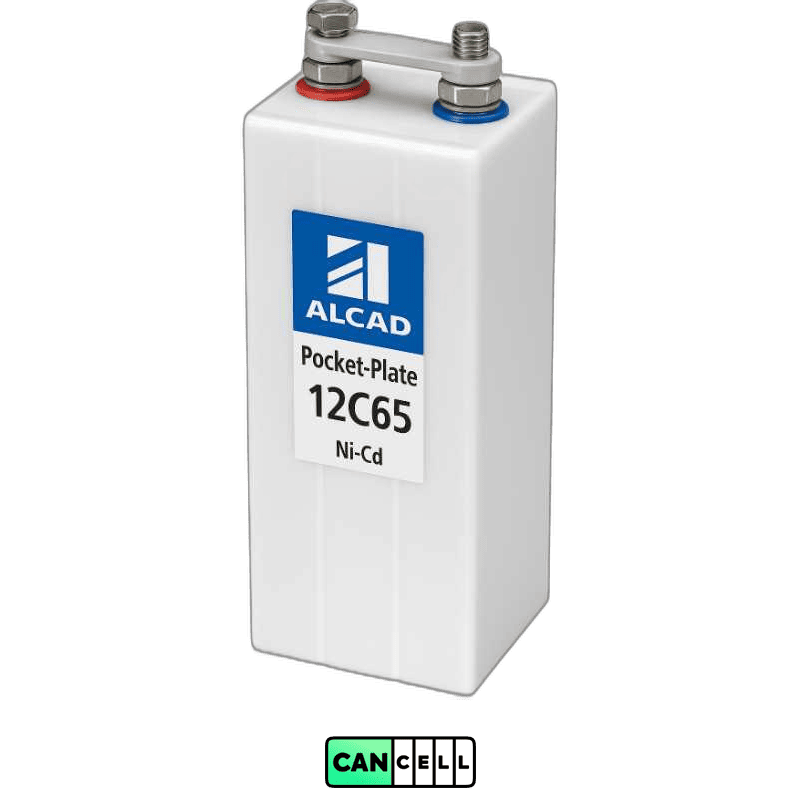

برای محیط‌های خشن، دمای بالا/پایین و کاربردهای صنعتی بحرانی، باتری نیکل‌کادمیوم UPS به‌دلیل تاب‌آوری دمایی و چرخه‌ای بالا هنوز مطرح است. با این حال، هزینهٔ اولیه بالاتر و الزامات زیست‌محیطی/بازیافت، استفاده از NiCd را به پروژه‌های خاص محدود می‌کند. در صورت نیاز به طول‌عمر زیاد در شرایط سخت و سرویس‌پذیری مشخص، NiCd همچنان یک گزینهٔ قابل اتکاست.

ابرخازن‌ها و سیستم‌های هیبرید (کاربردهای محدود)

ابرخازن‌ها (Supercapacitors) برای «پل زمانی» بسیار کوتاه مناسب‌اند؛ یعنی وقتی به چند ثانیه تا چند ده ثانیه پشتیبانی نیاز دارید—مثلاً برای گذر از افت لحظه‌ای یا تا استارت ژنراتور. در سناریوهای هیبرید، ترکیب ابرخازن با باتری می‌تواند فرسایش باتری را به‌ویژه در پیک‌های لحظه‌ای کاهش دهد؛ اما برای ران‌تایم چند دقیقه‌ای به بالا، به‌تنهایی کافی نیستند.

مقایسه جامع انواع باتری (اقتصادی، فنی، ایمنی)

برای انتخاب هوشمندانه، کافی نیست فقط به قیمت خرید نگاه کنیم. الگوی استفاده، دما، بازده شارژ/دشارژ، قابلیت اطمینان و الزامات ایمنی همگی بر هزینه و کیفیت سرویس اثر دارند.

هزینه اولیه و هزینه کل مالکیت (TCO)

VRLA (AGM) معمولاً کم‌هزینه‌ترین شروع را دارد و برای ران‌تایم‌های دقیقه‌ای تا ساعتی در محیط‌های اداری/شبکه مناسب است؛ اما به‌طور معمول هر ۳ تا ۵ سال نیازمند تعویض خواهد بود و در دماهای بالاتر سریع‌تر پیر می‌شود. VRLA (GEL) اندکی گران‌تر است ولی در دشارژهای عمیق‌تر پایداری بهتری نشان می‌دهد و در پروژه‌هایی با قطعی‌های نه‌چندان کم، TCO متعادل‌تری ارائه می‌کند. لیتیوم (LFP) هزینه‌ی اولیه‌ی بالاتری دارد، اما به‌دلیل چرخه‌های بسیار بیشتر، شارژ سریع‌تر و بازده بالاتر، در افق ۵ تا ۱۰ سال اغلب TCO پایین‌تری به‌جا می‌گذارد به‌ویژه در رک‌های پُرتراکم یا سناریوهای با قطعی مکرر. NiCd از نظر خرید گران است، ولی در محیط‌های سخت و دماهای افراطی دوام عالی دارد و هزینه‌های خرابی ناخواسته را کاهش می‌دهد. ابرخازن برای پل زمانی کوتاه مناسب است و به‌تنهایی جایگزین باتری برای ران‌تایم‌های دقیقه‌ای به بالا نیست.

وزن، حجم و چگالی انرژی

در فضاهای محدود یا رک‌های ۱۹ اینچ، نسبت انرژی به وزن/حجم تعیین‌کننده است. لیتیوم (LFP) با چگالی انرژی حدود ۹۰ تا ۱۶۰ وات‌ساعت بر کیلوگرم، برای ران‌تایم برابر فضای کمتری نسبت به VRLA نیاز دارد. VRLA (AGM/GEL) عموماً در محدوده‌ی ۳۰ تا ۵۰ وات‌ساعت بر کیلوگرم قرار می‌گیرد و برای نصب‌های بدون محدودیت وزن/حجم انتخاب اقتصادی‌تری است. NiCd از نظر چگالی انرژی نزدیک به VRLA است اما مزیت اصلی‌اش تاب‌آوری دمایی و چرخه‌ای است. ابرخازن‌ها چگالی انرژی پایین (حدود ۵ تا ۱۰ Wh/kg) دارند و برای تأمین انرژی طولانی مناسب نیستند، هرچند توان لحظه‌ای بسیار بالایی ارائه می‌دهند.

چرخه عمر، نرخ دشارژ و پایداری در دما

پایداری ران‌تایم در گذر زمان تابع چرخه‌پذیری و رفتار حرارتی است. VRLA در DOD حدود ۵۰ تا ۷۰ درصد معمولاً ۲۰۰ تا ۸۰۰ چرخه ارائه می‌دهد و به دما حساس است؛ هر ۱۰ درجه‌ی افزایش نسبت به ۲۵°C می‌تواند عمر را تقریباً نصف کند. لیتیوم (به‌ویژه LFP) در DOD بالاتر (۷۰ تا ۹۰ درصد) می‌تواند هزاران چرخه (حدود ۲۰۰۰ تا ۶۰۰۰) ارائه دهد و افت ظرفیت آن در دشارژهای پرجریان ملایم‌تر است. NiCd از سرما و گرما کمتر آسیب می‌بیند و دشارژ/شارژ سریع‌تری را تحمل می‌کند. در همه‌ی فناوری‌ها، نرخ‌های دشارژ بالا (C-Rate بزرگ) تنش الکتروشیمیایی و افت ولتاژ را افزایش می‌دهد؛ در سرب‌اسید این موضوع با «اثر پیوکرت» خود را بیشتر نشان می‌دهد، پس برای بارهای سنگین بهتر است ولتاژ باس بالاتر در نظر گرفته شود تا جریان DC و تلفات کاهش یابد. برای بیشترین طول‌عمر، دمای عملیاتی را تا حد امکان در بازه‌ی ۲۰ تا ۲۵ درجه نگه دارید و پروفایل شارژ سازگار با دیتاشیت را رعایت کنید.

ایمنی، استانداردها و الزامات حمل (UL/CE/UN38.3/IEC)

گواهی‌های ایمنی و انطباق نشان می‌دهند محصول تحت آزمون‌های معتبر قرار گرفته است و برای بهره‌برداری و حمل‌ونقل شرایط استاندارد را دارد. نشانه‌های CE و UL روی محصول به انطباق با الزامات منطقه‌ای اشاره دارند. برای باتری‌های لیتیومی، گذر از آزمون UN 38.3 جهت حمل‌ونقل ضروری است و قوانین بسته‌بندی/برچسب‌گذاری ویژه‌ای اعمال می‌شود. در حوزه‌ی استانداردهای فنی، VRLA معمولاً ذیل استانداردهای خانواده‌ی IEC 60896 و UL 1989 ارزیابی می‌شود؛ لیتیوم صنعتی ذیل IEC 62619 و سامانه‌های ذخیره‌سازی ذیل UL 1973/UL 9540A بررسی می‌شوند؛ NiCd ذیل IEC 60623 تعریف شده و برای ابرخازن‌ها استانداردهای آزمون نظیر IEC 62391 و IEC 62576 کاربرد دارند. علاوه بر انطباق، وجود BMS معتبر (برای لیتیوم)، حفاظت‌های دما/جریان/ولتاژ، تهویه‌ی مناسب و طراحی صحیح کابل/فیوز DC، سنگ‌بناهای ایمنی در سیستم UPS هستند.

فرمول عملی Runtime و سایزینگ باتری برای سناریوهای واقعی.

انتخاب ظرفیت و محاسبه زمان پشتیبانی (Runtime)

گام‌های محاسبه: از W/VA تا Wh

برای تبدیل نیاز برقی به ظرفیت باتری، ابتدا توان بار را مشخص کنید و سپس آن را به انرژی موردنیاز تبدیل کنید:

1. توان بار (W/VA): اگر فقط VA دارید، توان واقعی را با رابطهٔ W ≈ VA × PF به‌دست آورید. اگر فقط W دارید و می‌خواهید ظرفیت UPS را بسنجید، VA ≈ W ÷ PF. (PF یا ضریب توان بسته به بار معمولاً بین ۰٫۸ تا ۰٫۹۵ است.)
2. انتخاب زمان پشتیبانی (t): مدت‌زمانی که می‌خواهید بار روشن بماند (بر حسب ساعت).
3. درنظر گرفتن بازده و عمق دشارژ: بازده کل UPS را η (حدود ۰٫۷۵ تا ۰٫۹) و عمق دشارژ مجاز باتری را DOD در نظر بگیرید (VRLA معمولاً ۰٫۵ تا ۰٫۷؛ لیتیوم بسته به BMS می‌تواند بالاتر باشد).
4. انرژی خام موردنیاز باتری (Wh): با فرمول زیر محاسبه کنید و سپس با انتخاب ولتاژ باس UPS، آمپرساعت لازم را به‌دست آورید: Ah = Wh ÷ ولتاژ باس.

فرمول‌های لازم (بازده η، PF، DOD)

W = VA × PF
VA ≈ W ÷ PF

Wh_required (raw) = ( W × t ) ÷ ( η × DOD )

Runtime (minutes) ≈ (( V × Ah ) × η × DOD ÷ W) × 60

در این روابط: η بازده کل مسیر DC↔AC و مدیریت شارژ/دشارژ است، و DOD عمق دشارژ مجاز برای حفظ طول‌عمر باتری است.

مثال‌های عددی برای بارهای ۳۰۰W، ۱kW و ۲kW

فرض پایه: η = ۰٫۸۵ و DOD = ۰٫۶ (طراحی محافظه‌کارانه برای VRLA). می‌خواهیم حدوداً «۱ ساعت» پشتیبانی داشته باشیم؛ سپس یک انتخاب واقعی باتری را هم بررسی می‌کنیم.

1. بار ۳۰۰ وات – نیاز ۱ ساعت: انرژی خام موردنیاز ≈ 300 ÷ (0.85×0.6) ≈ 588 Wh.
   گزینهٔ ۲۴ ولت: Ah ≈ 588 ÷ 24 ≈ 24.5 Ah ⇒ انتخاب عملی: ۲۴V 40Ah (دو باتری ۱۲V 40Ah در سری).
   راستی‌آزمایی ران‌تایم همین پک: Runtime ≈ ((24×40)×0.85×0.6 ÷ 300)×60 ≈ 98 دقیقه (حاشیهٔ خوب).
   گزینهٔ ۴۸ ولت: Ah ≈ 588 ÷ 48 ≈ 12.25 Ah ⇒ انتخاب عملی: ۴۸V 20Ah (چهار باتری ۱۲V 20Ah در سری).
   راستی‌آزمایی: همان‌طور ≈ ۹۸ دقیقه. انتخاب بین ۲۴ و ۴۸ ولت به معماری UPS و جریان DC مطلوب بستگی دارد.
2. بار ۱۰۰۰ وات – نیاز ۱ ساعت: انرژی خام ≈ 1000 ÷ (0.85×0.6) ≈ 1961 Wh.
   گزینهٔ ۴۸ ولت: Ah ≈ 1961 ÷ 48 ≈ 40.8 Ah ⇒ انتخاب حداقلی: ۴۸V 40Ah (حدود ۵۹ دقیقه واقعی)، انتخاب مطمئن‌تر: ۴۸V 50Ah.
   راستی‌آزمایی ۴۸V 50Ah: Runtime ≈ ((48×50)×0.85×0.6 ÷ 1000)×60 ≈ 73 دقیقه.
3. بار ۲۰۰۰ وات – نیاز ۱ ساعت: انرژی خام ≈ 2000 ÷ (0.85×0.6) ≈ 3922 Wh.
   گزینهٔ ۹۶ ولت: Ah ≈ 3922 ÷ 96 ≈ 40.8 Ah ⇒ انتخاب حداقلی: ۹۶V 40Ah (نزدیک ۵۹ دقیقه)، انتخاب مطمئن‌تر: ۹۶V 50Ah.
   راستی‌آزمایی ۹۶V 50Ah: Runtime ≈ ((96×50)×0.85×0.6 ÷ 2000)×60 ≈ 73 دقیقه.
   نکته: برای ۲kW، رفتن به ولتاژ باس بالاتر، جریان DC را کاهش می‌دهد و افت کابل و تنش حرارتی پایین‌تر می‌آید.

اثر دما و قانون پیوکرت بر ران‌تایم

ران‌تایم محاسبه‌شده بر اساس ظرفیت نامی در دمای مرجع (معمولاً ۲۵°C) است. در باتری‌های سرب‌اسید، کاهش دما به‌طور محسوس ظرفیت در دسترس را کم می‌کند (در حوالی ۰°C می‌تواند به‌طور قابل توجهی کمتر از ظرفیت اسمی باشد) و افزایش دما هرچند ظرفیت لحظه‌ای را تغییر می‌دهد، اما طول‌عمر را تندتر فرسوده می‌کند (قاعدهٔ سرانگشتی: هر ۱۰°C بالاتر از ۲۵°C، عمر تقریباً نصف می‌شود). علاوه بر دما، «اثر پیوکرت» باعث می‌شود در دشارژ با جریان‌های بالا، ظرفیت مؤثر کمتر از مقدار نامی شود؛ بنابراین برای بارهای سنگین یا زمان‌های کوتاه با جریان بالا، ۱۵ تا ۳۰ درصد ظرفیت اضافه‌تر در نظر بگیرید یا از ولتاژ باس بالاتر استفاده کنید تا جریان DC کاهش یابد. در لیتیوم (LFP)، افت ران‌تایم در جریان‌های بالا ملایم‌تر است، اما الزامات BMS و محدوده‌های دمایی شارژ/دشارژ باید رعایت شوند.

انتخاب ولتاژ باس (۱۲/۲۴/۴۸/۹۶/۱۹۲V) و تعداد باتری‌ها

ولتاژ باس را معمولاً خود UPS تعیین می‌کند، اما از منظر طراحی، افزایش ولتاژ باس برای بارهای پرتوان مفید است چون جریان DC را کم می‌کند. به‌شکل راهنمای عملی: برای بارهای کوچک و خانگی ۱۲ یا ۲۴ ولت کافی است؛ در بازهٔ صدها وات تا حدود ۱ کیلووات، ۴۸ ولت انتخاب رایجی است؛ برای کیلووات‌های بالاتر معمولاً ۹۶ و ۱۹۲ ولت به‌کار می‌رود. تعداد باتری‌های ۱۲ ولت در سری به‌ترتیب چنین است: ۱۲V ⇒ یک عدد، ۲۴V ⇒ دو عدد، ۴۸V ⇒ چهار عدد، ۹۶V ⇒ هشت عدد، ۱۹۲V ⇒ شانزده عدد. اگر به ظرفیت بیشتر (Ah) نیاز دارید، رشته‌های «کاملاً همسان» را به‌صورت موازی اضافه کنید. همواره دفترچهٔ UPS را مرجع نهایی قرار دهید و به محدودیت‌های جریان شارژ، فیوز/کلید DC مناسب، طول و سطح مقطع کابل و تهویهٔ کابینت باتری توجه کنید.

آرایش سری/موازی، باس‌بار ستاره‌ای و حفاظت مستقل هر رشته.

طراحی بانک باتری و سیم‌بندی

در طراحی بانک باتری UPS، هدف این است که انرژی کافی با کمترین افت ولتاژ و بیشترین ایمنی تأمین شود. این موضوع به نحوهٔ آرایش سلول‌ها، همسان‌سازی باتری‌ها، انتخاب کابل و تجهیزات حفاظتی DC، و جزئیات نصب در رک/باکس و پیاده‌سازی EPO وابسته است.

سری، موازی و ترکیب‌های سری-موازی

اتصال سری ولتاژ را جمع می‌کند و آمپرساعت ثابت می‌ماند؛ برای مثال چهار باتری ۱۲ ولت ۵۰Ah در سری، رشته‌ای ۴۸ ولت ۵۰Ah می‌سازند. اتصال موازی ظرفیت (Ah) را جمع می‌کند و ولتاژ ثابت می‌ماند؛ دو رشتهٔ ۴۸ ولت ۵۰Ah موازی، بانک ۴۸ ولت ۱۰۰Ah ایجاد می‌کنند. در ترکیب‌های سری-موازی، ابتدا رشته‌های سری یکسان ساخته می‌شوند و سپس آن رشته‌ها به‌صورت موازی متعادل می‌گردند.

برای توزیع یکنواخت جریان در موازی، از اتصال ستاره‌ای به باس‌بار استفاده کنید تا طول و مقاومت مسیر هر رشته یکسان باشد. هر رشتهٔ موازی باید حفاظت مستقل (فیوز یا کلید حفاظتی DC) داشته باشد تا در صورت خطای یک رشته، سایر رشته‌ها ایمن بمانند.

همسان‌سازی باتری‌ها (برند، سن، ظرفیت)

در یک رشتهٔ سری، همهٔ باتری‌ها باید از یک برند، مدل، ظرفیت و سن نزدیک باشند. پیش از تجمیع، باتری‌ها را شارژ اولیهٔ یکنواخت کنید و ولتاژ بی‌باری آن‌ها را مقایسه کنید؛ برای باتری ۱۲ ولت، اختلاف ولتاژ در حد چند ده میلی‌ولت قابل قبول است و اختلاف زیاد نشانهٔ عدم همسانی است. استفادهٔ هم‌زمان از باتری‌های نو و کارکرده یا ترکیب ظرفیت‌های متفاوت باعث عدم‌تعادل، داغی و کوتاه‌شدن عمر کل رشته می‌شود. در زمان خرابی یک باتری، تعویض کل رشته (نه فقط همان واحد) بهترین رویکرد برای پایداری است.

انتخاب کابل، فیوز و کلیدهای DC

جریان DC طراحی را از نسبت توان به ولتاژ باس و بازده به‌دست آورید: I ≈ P ÷ (V × η). انتخاب سطح مقطع کابل باید به‌گونه‌ای باشد که افت ولتاژ مسیر DC معمولاً از ۲ تا ۳ درصد بیشتر نشود و افزایش دما در محدودهٔ مجاز باقی بماند. برای مسیرهای کوتاه و جریان‌های پیوسته، کار با چگالی جریان محافظه‌کارانه (حدود ۲ تا ۴ آمپر بر میلی‌متر مربع برای مس، بسته به طول مسیر و تهویه) نقطهٔ شروع مناسبی است؛ سپس با محاسبهٔ افت ولتاژ، سطح مقطع را اصلاح کنید. از کابل و سرکابل مسی با پرس استاندارد، کاور عایق و گشتاور بستن مطابق دیتاشیت استفاده کنید.

حفاظت DC باید دارای ریتینگ قطع در DC باشد؛ فیوزهای مناسب باتری (مانند NH/BS88 یا MCCB/کلید ایزولاتور DC با ظرفیت قطع کافی) را نزدیک منبع نصب کنید. جریان نامی فیوز را با درنظر گرفتن جریان پیوسته و اضافه‌بارهای گذرا انتخاب کنید (برای بسیاری از کاربردها حدود ۱٫۲۵ تا ۱٫۶ برابر جریان کاری مبنا می‌تواند نقطهٔ شروع باشد، اما معیار نهایی الزامات سازنده و استاندارد محلی است). ظرفیت قطع فیوز/کلید باید از جریان اتصال‌کوتاه محتمل بانک باتری بالاتر باشد. در بانک‌های موازی، هر رشته حفاظت مستقل خود را دارد و سپس یک حفاظت اصلی نزدیک باس مثبت یا خروجی بانک اضافه می‌شود.

رک/باکس باتری، تهویه و ایمنی آتش‌سوزی

رک یا باکس باید تحمل وزن بانک و دسترسی آسان برای سرویس داشته باشد. باتری‌ها را روی سطوح پایدار با فاصله‌های مناسب برای عبور هوا و دسترسی به ترمینال‌ها بچینید. دمای محیط را یکنواخت و در بازهٔ پیشنهادی سازنده (برای VRLA معمولاً ۲۰ تا ۲۵ درجهٔ سانتی‌گراد) نگه دارید؛ اختلاف دما میان سلول‌ها باعث ناهماهنگی و فرسایش می‌شود. حتی باتری‌های VRLA می‌توانند در شارژ، مقدار اندکی گاز تولید کنند؛ تهویهٔ مناسب باکس/اتاق ضروری است و نصب در مجاورت منابع گرما یا شعله ممنوع است.

کابل‌ها را با مسیرهای کوتاه، بدون حلقه و با مهار مکانیکی مناسب اجرا کنید تا فشار مکانیکی به ترمینال وارد نشود. استفاده از متریال با دیرسوزی مناسب، سامان‌دهی نواربرق و داکت‌ها، و نصب آشکارساز دود/گاز متناسب با محیط، بخشی از الزامات پیشگیرانهٔ آتش‌سوزی است. برای پک‌های لیتیوم، رعایت فاصلهٔ ایمن از منابع حرارتی و عدم نصب در محفظه‌های کاملاً بستهٔ بدون پایش دما، اهمیت ویژه دارد.

EPO (قطع اضطراری) و نکات محافظتی

EPO یک مدار قطع اضطراری است که در شرایط بحرانی با فشردن کلید، خروجی UPS (و در برخی مدل‌ها شارژر/مسیر باتری) را بی‌درنگ از مدار خارج می‌کند. کلید EPO باید در مسیر خروج و در دسترس اپراتور نصب، به‌وضوح برچسب‌گذاری و دوره‌ای آزمایش شود. نوع تماس (نرمال باز/نرمال بسته) و منطق عملکرد را طبق راهنمای UPS سیم‌بندی کنید تا ایمن-در-خرابی باشد. در سیستم‌هایی که بای‌پس دستی/سرویس دارند، اطمینان حاصل کنید سناریوی EPO باعث تغذیهٔ ناخواسته از بای‌پس نشود و روند قطع به‌صورت کنترل‌شده اجرا گردد.

در کنار EPO، تنظیم آستانه‌های هشدار، برنامهٔ آزمون دوره‌ای باتری، پایش دما و ثبت رخدادها در نرم‌افزار مانیتورینگ، از ملزومات بهره‌برداری ایمن هستند. پس از هر مداخلهٔ سرویس، سفتی اتصالات، پلاریته، فیوزها، عملکرد کلید ایزولاتور DC و صحت آرایش باس‌بار را مجدداً بررسی کنید.

چک‌لیست قبل از نصب تا تحویل—استاندارد و ایمن با کنسل باتری.

نصب و راه‌اندازی استاندارد

نصب صحیح UPS و بانک باتری، پایهٔ پایداری و ایمنی کل سیستم است. اجرای استاندارد یعنی رعایت الزامات سازنده، قوانین ملی برق، و کنترل‌های کیفی قبل و بعد از راه‌اندازی. در این بخش یک چارچوب عملی و قابل اجرا ارائه می‌شود.

چک‌لیست پیش از نصب

پیش از هر اقدامی، محیط و تجهیزات را ارزیابی کنید تا از ایمنی، ظرفیت و سازگاری اطمینان حاصل شود.

• محیط و فضا: تهویهٔ کافی، دمای پایدار (ترجیحاً ۲۰–۲۵°C)، رطوبت کنترل‌شده، دسترسی سرویس، تحمل وزن کف/رک.
• الکتریکال: ولتاژ/فرکانس ورودی مطابق دیتاشیت، ظرفیت انشعاب، ارتینگ (ارت کم‌امپدانس)، مسیر بای‌پس سرویس (در صورت وجود).
• بانک باتری: ولتاژ باس، ظرفیت، تعداد رشته‌ها، فیوز/کلید DC، همسانی برند/سن/ظرفیت، فضای نصب و طول کابل‌های DC.
• مسیر کابل‌کشی: اندازهٔ سطح مقطع، طول مسیر، تگ‌گذاری، کانال/داکت، جداسازی از کابل‌های سیگنال/شبکه.
• ایمنی و ابزار: PPE مناسب، قفل و برچسب‌گذاری (LOTO)، مولتی‌متر کالیبره، گشتاورسنج، سرکابل/گلند استاندارد.
• شبکه و مانیتورینگ: IP برای SNMP/Modbus/USB، NTP، دسترسی نرم‌افزار مدیریت و پروفایل خاموشی امن سرورها.
• اسناد: دفترچهٔ سازنده، نقشه سیم‌بندی، برنامهٔ تست و تحویل، فرم‌های چک‌لیست و لاگ سرویس.

مراحل نصب گام‌به‌گام

1. ایزوله‌سازی و ایمنی: منبع ورودی را قطع و قفل/برچسب‌گذاری کنید. محل کار را ایمن و علائم هشدار نصب کنید.
2. جانمایی UPS و رک/کابینت باتری: دستگاه‌ها را تراز و ثابت کنید، فاصلهٔ تهویهٔ جانبی/پشتی و دسترسی پنل‌ها را رعایت کنید.
3. اتصال ارت و هم‌بندی: هادی ارت اصلی، هم‌بندی رک/کابینت‌ها و باس‌بار را با سطح مقطع مناسب متصل کنید.
4. سیم‌بندی ورودی/خروجی AC: طبق نقشهٔ سازنده، ورودی، خروجی بحرانی و (در صورت وجود) بای‌پس دستی/استاتیک را توسط تکنسین مجاز اجرا کنید؛ پولاریتی فاز/نول/ارت را کنترل کنید.
5. آماده‌سازی بانک باتری: رشته‌های سری یکسان بسازید، ولتاژ بی‌باری هر واحد را اندازه بگیرید (اختلاف در حد چند ده میلی‌ولت)، اتصالات را با گشتاور توصیه‌شده سفت کنید. فیوز/کلید هر رشته را باز بگذارید.
6. اتصال DC به UPS: از کوتاه‌ترین مسیر و کابل با سطح مقطع محاسبه‌شده استفاده کنید؛ پلاریتهٔ مثبت/منفی را دوباره بررسی کنید؛ علامت‌گذاری روی کابل‌ها را انجام دهید.
7. بازبینی نهایی: سفتی ترمینال‌ها، مسیر کابل، فیوزها، شماره‌گذاری، و نبود تماس فلزی ناخواسته را بررسی کنید.
8. برقدار کردن مرحله‌ای: ابتدا ورودی AC را وصل کنید تا UPS بوت و خودآزمایی کند. سپس کلید/فیوز باتری هر رشته را به‌ترتیب وصل کنید. وضعیت شارژ و آلارم‌ها را بررسی کنید.
9. پیکربندی: زبان/تاریخ/زمان، پارامترهای آلارم، سیاست‌های خاموشی، آستانه‌های ولتاژ/دمای باتری، آدرس‌های شبکه و Trap/Email را تنظیم کنید.
10. شارژ اولیه: اجازه دهید باتری‌ها طبق توصیهٔ سازنده به شارژ شناور برسند (معمولاً چند ساعت تا تثبیت جریان).

تست اولیه، کالیبراسیون و تحویل نهایی

کیفیت راه‌اندازی با آزمون‌های کنترل‌شده تأیید می‌شود. هدف این است که عملکرد انتقال، ران‌تایم و حفاظت‌ها در شرایط واقعی سنجیده شود.

• تست انتقال: در بار سبک و سپس بار عملیاتی (مثلاً ۲۰–۵۰٪)، قطع ورودی شبیه‌سازی و زمان/پایداری انتقال سنجیده شود؛ بازگشت به شبکه بدون ضربه انجام گردد.
• تست بای‌پس: ورود/خروج از بای‌پس استاتیک/دستی طبق دستورالعمل بررسی شود؛ هم‌فازی و بدون جهش ولتاژ.
• تست ران‌تایم: با بار کنترل‌شده، مدت پشتیبانی اندازه‌گیری و با محاسبات تطبیق داده شود؛ در صورت پشتیبانی دستگاه، کالیبراسیون ران‌تایم یا Cycle یادگیری انجام شود.
• پایش حرارتی و الکتریکی: دمای بدنه/ترمینال‌ها، افت ولتاژ مسیر DC، و THD/فرکانس خروجی بررسی و ثبت شود.
• آلارم‌ها و رویدادها: آستانه‌ها، اعلان‌ها، خاموشی امن سرورها، و ارسال Trap/Email آزمایش و تایید شود.
• مدار EPO: عملکرد، برچسب‌گذاری، و سناریوی ایمن‌در-خرابی تست شود (در صورت امکان با بار غیر بحرانی).
• مستندسازی و تحویل: دیاگرام نهایی، تنظیمات، سوابق گشتاور/اندازه‌گیری‌ها، برنامهٔ نگهداری (تست باتری دوره‌ای، بازبینی ترمینال‌ها، پاک‌سازی فیلترها) و آموزش اپراتور تحویل داده شود.

نکتهٔ ایمنی: هر تغییری در ظرفیت/ولتاژ بانک باتری باید با سازندهٔ UPS و الزامات شارژ/حفاظت تطبیق داده شود. کار روی مدارهای DC پرانرژی نیازمند مهارت، ابزار مناسب و رویه‌های ایمنی سخت‌گیرانه است.

با پایش ولتاژ/ESR و شارژ شناور درست، عمر باتری چند برابر می‌شود.

نگهداری و پایش سلامت باتری

پایداری ران‌تایم UPS فقط به انتخاب اولیهٔ باتری وابسته نیست؛ شیوهٔ شارژ، دمای محیط، کیفیت اتصال‌ها و برنامهٔ پایش دوره‌ای تعیین می‌کند ظرفیت نامی در طول زمان چگونه حفظ شود. در این بخش، اصولی که بیشترین اثر را بر عمر مفید و قابلیت اتکای بانک باتری دارند مرور می‌شود.

شارژ شناور (Float) و جبران‌سازی دما

در کاربردهای UPS، باتری‌های VRLA عموماً در شارژ شناور نگه داشته می‌شوند تا همواره آمادهٔ انتقال به باتری باشند. ولتاژ شناور برای یک باتری ۱۲ ولت در دمای مرجع ۲۵ درجهٔ سانتی‌گراد معمولاً در بازهٔ ۱۳٫۵ تا ۱۳٫۸ ولت قرار می‌گیرد (به‌ازای هر سلول حدود ۲٫۲۵ تا ۲٫۳۰ ولت). ولتاژ جذب/شارژ چرخه‌ای نیز بسته به نوع AGM یا GEL قدری بالاتر است و معمولاً در محدودهٔ ۱۴٫۲ تا ۱۴٫۷ ولت تعریف می‌شود؛ مقدار دقیق باید از دیتاشیت همان مدل تبعیت کند.

ولتاژهای شارژ باید با دما جبران شوند؛ شیب رایج جبران‌سازی برای VRLA حدود ۳ تا ۴ میلی‌ولت منفی به‌ازای هر سلول در هر درجهٔ سانتی‌گراد است. به بیان ساده، در دماهای بالاتر ولتاژ شارژ را کمی کاهش دهید و در دماهای پایین‌تر اندکی افزایش دهید تا از پدیده‌هایی مانند خشک‌شدن الکترولیت یا شارژ ناقص جلوگیری شود. موج‌دار بودن (ریپل) جریان شارژ را تا حد امکان پایین نگه دارید و از شارژر/UPS با کیفیت مناسب استفاده کنید تا گرمایش اضافی و استهلاک زودرس ایجاد نشود.

در پک‌های لیتیومی (مانند LFP)، منطق شارژ توسط BMS کنترل می‌شود و «شناور در ۱۰۰٪» معمولاً توصیه نمی‌شود؛ نگه‌داشتن باتری نزدیک ۱۰۰٪ در دماهای بالا می‌تواند به کاهش عمر منجر شود. اگر UPS امکان تنظیم دارد، دامنهٔ شارژ را محافظه‌کارانه تعریف کنید و برای ذخیره‌سازی طولانی، باتری را در سطح شارژ میانی نگه دارید.

بازرسی دوره‌ای، اندازه‌گیری ولتاژ/ESR، تست بار

پایش منظم بهترین راه کشف زودهنگام افت ظرفیت است. یک برنامهٔ ساده اما مؤثر می‌تواند شامل این گام‌ها باشد: بازدید ماهانهٔ ظاهری برای بررسی تورم، نشت، تغییر رنگ ترمینال‌ها و شل‌شدن اتصالات؛ ثبت فصلی ولتاژ بی‌باری تک‌تک باتری‌ها و مقایسهٔ آن‌ها در رشتهٔ سری (اختلاف زیاد نشانهٔ عدم‌تعادل است)؛ اندازه‌گیری مقاومت داخلی/امپدانس (ESR) و نگه‌داری «مقدار مبنا» در زمان نصب برای مقایسهٔ آتی؛ و انجام تست بار کنترل‌شده هر شش تا دوازده ماه برای اعتبارسنجی ران‌تایم واقعی.

افزایش محسوس ESR نسبت به مقدار مبنا، کاهش ران‌تایم در تست عملی یا اختلاف ولتاژ معنادار میان واحدهای یک رشته، همگی علائم فرسودگی هستند. پس از هر تست دشارژ، اجازه دهید باتری‌ها طبق توصیهٔ سازنده به‌طور کامل بازیابی شارژ شوند و دمای آن‌ها به حالت پایدار برگردد. مستندسازی نتایج در هر نوبت، روند تغییرات را آشکار می‌کند و تصمیم‌گیری را دقیق‌تر می‌سازد.

بهینه‌سازی طول‌عمر: مدیریت دما و عمق دشارژ

دمای محیط مهم‌ترین عامل مؤثر بر طول‌عمر VRLA است. کارکرد پایدار در بازهٔ ۲۰ تا ۲۵ درجهٔ سانتی‌گراد شرایط ایده‌آل محسوب می‌شود و قاعدهٔ سرانگشتی این است که هر ۱۰ درجهٔ افزایش نسبت به ۲۵ درجه، عمر طراحی را تقریباً نصف می‌کند. تهویهٔ مناسب رک/باکس، فاصله از منابع حرارتی و یکنواخت‌سازی دما میان ماژول‌ها به کاهش ناهماهنگی کمک می‌کند.

در کنار دما، عمق دشارژ (DOD) را کنترل کنید. طراحی ران‌تایم با حاشیهٔ کافی و پرهیز از دشارژهای عمیق و مکرر در VRLA عمر را به‌طور چشمگیری افزایش می‌دهد. در لیتیوم، گرچه تحمل DOD بالاتر است، نگه‌داشتن باتری طولانی‌مدت در شارژ کامل به‌خصوص در دمای بالا توصیه نمی‌شود. تمیزی و گشتاور صحیح اتصالات، کوتاه‌بودن مسیرهای DC، و جلوگیری از اکسیداسیون ترمینال‌ها نیز به کاهش افت و گرمایش کمک می‌کند.

برنامه تعویض پیشگیرانه بر اساس سن/چرخه

تعویض واکنشی پس از خرابی، ریسک توقف سرویس را بالا می‌برد. رویکرد حرفه‌ای، برنامهٔ تعویض پیشگیرانه است. برای VRLA با کلاس استاندارد، بازهٔ ۳ تا ۵ سال در دمای مرجع ۲۵ درجه مبنا قرار می‌گیرد و برای مدل‌های بلندعمر این بازه می‌تواند تا حدود ۱۰ سال افزایش یابد؛ بااین‌حال، شرایط واقعی محیطی و الگوی قطعی‌ها تعیین‌کننده است. وقتی ران‌تایم به زیر حد نیاز شما افت می‌کند، ESR به شکل معنادار نسبت به مقدار مبنا افزایش می‌یابد یا اختلاف ولتاژ میان واحدهای یک رشته زیاد می‌شود، زمان تعویض فرا رسیده است اگر هنوز به پایان سال طراحی نرسیده باشید.

در رشته‌های سری، تعویض تک‌باتری راه‌حل پایدار نیست؛ اختلاف سن/ظرفیت باعث عدم‌تعادل و تشدید استهلاک سایر واحدها می‌شود. بهترین کار تعویض کامل همان رشته یا بانک هم‌سن است. در لیتیوم (LFP) معمولاً بازه‌های ۸ تا ۱۲ سال یا چند هزار چرخه قابل انتظار است، اما ملاک نهایی همچنان سلامت واقعی، گزارش‌های BMS و ران‌تایم اندازه‌گیری‌شده در سایت شماست.

افت ران‌تایم، تورم و آلارم‌ها را جدی بگیرید—راهنمای عیب‌یابی کنسل باتری.

علائم خرابی باتری و عیب‌یابی سریع

افت ران‌تایم یا آلارم‌های پی‌درپی همیشه به معنای خرابی کامل نیست، اما بی‌توجهی به نشانه‌ها می‌تواند به خاموشی ناخواسته یا آسیب به UPS منجر شود. این بخش یک چارچوب فنی اما عملی برای تشخیص سریع و تصمیم‌گیری صحیح ارائه می‌کند.

کاهش ران‌تایم، آلارم‌ها، تورم و نشتی

رایج‌ترین علامت، کاهش محسوس مدت پشتیبانی در برابر الگوی گذشته است. اگر با بار ثابت، زمان پشتیبانی کمتر شده یا UPS پیام‌هایی مانند «Replace Battery» یا «Battery Low» را پس از شارژ کامل نشان می‌دهد، احتمال فرسودگی وجود دارد. نشانه‌های فیزیکی مانند تورم بدنه، نشتی الکترولیت، تغییر رنگ ترمینال‌ها، داغی غیرمعمول، یا بوی خاص (اسیدی/شیمیایی) نشانهٔ خطر و نیاز به تعویض فوری هستند.

اقدام سریع: ابتدا یک «آزمون باتری» تحت بار کنترل‌شده اجرا کنید؛ اگر دستگاه پشتیبانی نمی‌کند، با یک بار پایدار (۲۰–۵۰٪ بار نامی) قطع برق را شبیه‌سازی و مدت زمان را اندازه‌گیری کنید. سپس وضعیت شارژر (ولتاژ شناور/جذب، جبران‌سازی دما) و دمای محیط را بررسی کنید. در صورت وجود تورم/نشتی یا داغی شدید، بانک را از مدار خارج و از ادامهٔ استفاده خودداری کنید.

ناهماهنگی ولتاژ در رشته‌های سری

در یک رشتهٔ سری سالم، ولتاژ بی‌باری واحدهای ۱۲ ولت باید نزدیک به هم باشد. برای ارزیابی، پس از خاموشی بار و گذراندن زمان استراحت، ولتاژ هر واحد را اندازه بگیرید و ثبت کنید. اختلاف معنادار (مثلاً بیش از چند دهم ولت روی باتری‌های ۱۲ ولت در شرایط شناور) نشانهٔ عدم‌تعادل، سولفاته‌شدن یا افت ظرفیت یک یا چند واحد است.

اقدام پیشنهادی: اتصالات را بازبینی و با گشتاور توصیه‌شده سفت کنید، سپس «شارژ جذب/تقویتی» را تنها در صورت توصیهٔ سازنده اجرا کنید. اگر همچنان اختلاف بالا باقی ماند، آن واحد یا کل رشته را (بسته به سن/همسانی) تعویض کنید. در پک‌های لیتیومی، به گزارش‌های BMS (بالانس سلولی، حد ولتاژ قطع/وصل) استناد کنید و از «برابرسازی دستی» خودسرانه پرهیز کنید.

خطاهای رایج و روش رفع آن‌ها

ولتاژ شارژ نامناسب: شناور بیش‌ازحد بالا باعث گازدهی/خشک‌شدن VRLA و پایین‌بودن آن باعث شارژ ناقص می‌شود. مقدار دقیق را طبق دیتاشیت و با جبران‌سازی دما تنظیم کنید.
دمای محیط بالا یا تهویهٔ ناکافی: هر ۱۰ درجه بالاتر از ۲۵°C می‌تواند عمر را تقریباً نصف کند. محل نصب را خنک، با جریان هوا و دور از منابع گرما نگه دارید.
اتصالات شل یا اکسیده: مقاومت اتصال بالا سبب افت ولتاژ، گرم‌شدن و آلارم‌های کاذب می‌شود. تمیزکاری ترمینال‌ها، تعویض سرکابل‌های معیوب و سفت‌کردن با گشتاور استاندارد ضروری است.
ترکیب باتری‌های ناهمسان: برند/سن/ظرفیت متفاوت در یک رشته باعث عدم‌تعادل و خرابی زودرس می‌شود. در خرابی یک واحد سری، تعویض کل رشته بهترین راهکار پایدار است.
طراحی موازی نامتقارن: تغذیهٔ موازی بدون هندسهٔ ستاره‌ای باعث جریان‌های نامتوازن میان رشته‌ها می‌شود. مسیرها را برابر و برای هر رشته حفاظت مستقل در نظر بگیرید.
جریان‌های دشارژ بالا (اثر پیوکرت): در سرب‌اسید، دشارژ پرجریان ظرفیت مؤثر را کم می‌کند. برای بارهای سنگین، ولتاژ باس را افزایش دهید یا ظرفیت بیشتری لحاظ کنید.
تست/کالیبراسیون انجام نشده: برخی UPSها برای برآورد دقیق ران‌تایم نیاز به «کالیبراسیون» دوره‌ای دارند. پس از تعویض باتری، یک چرخهٔ آزمون کنترل‌شده اجرا و تنظیمات دستگاه را به‌روز کنید.
نکتهٔ ایمنی: کار روی مدارهای DC پرانرژی خطرناک است. پیش از هر مداخله، ورودی را ایزوله، فیوز رشته‌ها را قطع و از PPE مناسب استفاده کنید. باتری‌های متورم یا نشت‌کرده را فوراً از سرویس خارج و مطابق مقررات دفع کنید.

سازگاری باتری لیتیوم با UPSهای موجود

جایگزینی VRLA با لیتیوم (به‌ویژه LFP) می‌تواند وزن را کم، ران‌تایم را پایدار و زمان بازیابی شارژ را کوتاه کند؛ اما موفقیت این مهاجرت به دو عامل کلیدی بستگی دارد: «سازگاری شارژر داخلی UPS با پروفایل لیتیوم» و «کیفیت/تنظیمات BMS» در پک باتری. بدون این دو، احتمال آلارم‌های کاذب، قطع حفاظتی ناخواسته یا کاهش عمر وجود دارد.

پروفایل شارژ و محدودیت‌های شارژر داخلی

UPSهای کلاسیک برای سرب‌اسید طراحی شده‌اند و معمولاً از الگوی شارژ CC/CV با مرحلهٔ جذب و سپس شناور پیروی می‌کنند. لیتیوم (LFP) نیز CC/CV می‌پذیرد، اما باید به محدودهٔ ولتاژ مناسب (شارژ کامل و شناور محافظه‌کارانه)، غیرفعال‌کردن حالت Equalize/Boost، محدودیت شارژ در دماهای زیر صفر و توان واقعی شارژر UPS توجه شود. همچنین به‌دلیل تخت‌بودن منحنی ولتاژ–زمان در لیتیوم، تخمین ران‌تایم UPS ممکن است نیازمند کالیبراسیون باشد.

نقش BMS، قطع حفاظتی و ارتباط با UPS

BMS ولتاژ، جریان و دما را پایش و حفاظت‌های OVP/UVP/OCP/OTP/LTP را اجرا می‌کند. جریان پیوسته و پیک مجاز BMS باید از نیاز UPS (به‌ویژه لحظه‌های راه‌اندازی/جریان هجومی) بالاتر باشد. حدود قطع ولتاژ پایین/بالا باید با منطق کم‌ولتاژ/بیش‌ولتاژ UPS هم‌خوان باشد. اگر پک رابط‌هایی مانند RS485/CAN یا Dry Contact دارد، وضعیت باتری را به سامانهٔ مانیتورینگ متصل کنید؛ در غیر این‌صورت پایش ولتاژ/جریان/دما را در سطح سیستم اجرا کنید.

چه زمانی جایگزینی با لیتیوم توجیه اقتصادی دارد؟

در سناریوهای با چرخه‌های مکرر، محدودیت فضا/وزن، نیاز به بازیابی سریع شارژ و هزینهٔ بالای توقف سرویس، لیتیوم (LFP) معمولاً در افق ۵ تا ۱۰ سال هزینهٔ کل مالکیت پایین‌تری ایجاد می‌کند. برای تصمیم دقیق، قیمت اولیه، عمر مورد انتظار، تعداد چرخه در سال، بازده شارژ/دشارژ، هزینهٔ انرژی و نیروی انسانی/توقف را کنار هم بگذارید و سپس با یک تست میدانی کوتاه، ران‌تایم و رفتار حفاظتی را اعتبارسنجی کنید.

شرایط محیطی، ایمنی و استانداردها

تاثیر دما، رطوبت و گردوغبار

دمای محیط مهم‌ترین متغیر بر طول‌عمر باتری است. برای VRLA، بازهٔ ۲۰ تا ۲۵ درجهٔ سانتی‌گراد ایده‌آل محسوب می‌شود و هر ۱۰ درجه افزایش نسبت به ۲۵°C می‌تواند عمر طراحی را تقریباً نصف کند. لیتیوم (LFP) در بازهٔ دمایی وسیع‌تری پایدار است، اما همچنان به گرما حساس است و برای شارژ در دماهای پایین محدودیت دارد. رطوبت باید «غیرتراکم» و کنترل‌شده باشد؛ میعان روی بردها و اتصالات باعث خوردگی و خطا می‌شود. گردوغبار علاوه بر کاهش تبادل حرارتی، رسانایی موضعی ایجاد می‌کند و باید با فیلترهای ورودی و برنامهٔ پاک‌سازی دوره‌ای کنترل شود. از نصب UPS/کابینت باتری در مجاورت منابع گرما، بخار خورنده و گازهای گوگردی/کلره خودداری کنید.

الزامات ایمنی و برچسب‌گذاری

ایمنی در UPS یعنی پیشگیری از شوک الکتریکی، جلوگیری از آتش‌سوزی و کاهش ریسک‌های عملیاتی. برچسب‌گذاری واضح مسیرهای AC/DC، قطبیت باتری، کلیدهای ایزولاتور و مدار EPO ضروری است. دسترسی به تجهیزات اطفاء حریق مناسب الکتریکال، تهویهٔ کافی برای کابینت‌های باتری، استفاده از فیوز/کلیدهای با ریتینگ DC و رعایت گشتاور سفت‌کاری ترمینال‌ها از بدیهیات‌اند. در عملیات نصب/سرویس از PPE مناسب، رویهٔ قفل و برچسب‌گذاری (LOTO) و ابزار کالیبره استفاده کنید. مسیرهای کابل را کوتاه، ایمن و مهار‌شده اجرا کرده و مستندات نصب، نقشه‌ها و لاگ سرویس را به‌روز نگه دارید.

استانداردهای مرتبط با UPS و باتری

برای UPS، خانوادهٔ استانداردهای IEC 62040 مرجع عملکرد و ایمنی است و در بسیاری از کشورها گواهی‌های منطقه‌ای معادل (مانند UL/EN) نیز موردنیاز است. برای باتری‌های VRLA، استانداردهای IEC 60896 و UL 1989 رایج‌اند. باتری‌های لیتیومی صنعتی معمولاً ذیل IEC 62619 (و برای کاربردهای قابل‌حمل IEC 62133) ارزیابی می‌شوند؛ سامانه‌های ذخیره‌سازی نیز ممکن است نیازمند ارزیابی‌های تکمیلی مانند UL 1973 یا آزمون‌های انتشار حرارتی باشند. در حمل‌ونقل لیتیوم، انطباق با UN 38.3 الزامی است. همواره علاوه بر استاندارد محصول، «کدهای الکتریکال و آتش‌نشانی محلی» و الزامات بیمه/کارفرما را نیز ملاک تصمیم‌گیری قرار دهید.

کاربردهای واقعی و سناریوهای پیشنهادی

خانه/اداره، POS و دوربین مداربسته

برای رایانه‌ها، مودم/روتر، POS و DVR/NVR، UPS لاین‌اینترکتیو با موج سینوسی واقعی تعادل خوبی میان هزینه و کیفیت ایجاد می‌کند. ران‌تایم‌های ۱۵ تا ۶۰ دقیقه معمولاً کافی است تا داده‌ها ذخیره و کار حیاتی تکمیل شود. به جریان هجومی برخی تجهیزات (مثل پرینتر لیزری) توجه کنید و در صورت لزوم آن‌ها را به خروجی «فقط حفاظت‌شده» متصل کنید. VRLA اقتصادی‌ترین انتخاب است؛ اگر فضای رک محدود دارید یا قطعی‌ها مکرر است، لیتیوم ران‌تایم پایدارتر و بازیابی سریع‌تری فراهم می‌کند.

شبکه و اتاق سرور کوچک

برای سوئیچ، روتر، NAS و یک یا دو سرور رک‌مونت، UPS آنلاین یا لاین‌اینترکتیو حرفه‌ای با خروجی سینوسی واقعی و کارت SNMP توصیه می‌شود تا خاموشی امن خودکار و پایش از راه دور فراهم شود. ولتاژ باس ۴۸ ولت با کابینت باتری خارجی، جریان DC را پایین نگه می‌دارد و افت کابل کاهش می‌یابد. ران‌تایم ۳۰ تا ۱۲۰ دقیقه برای بیشتر سناریوها کفایت دارد؛ ظرفیت باتری را با توان شارژر UPS متعادل کنید تا زمان بازیابی منطقی بماند.

دیتاسنتر و رک‌های پرچگال

در رک‌های چگال و بارهای حساس، UPS آنلاین ماژولار با افزونگی (N+1)، بای‌پس سرویس و مانیتورینگ جامع انتخاب استاندارد است. کابینت‌های باتری ۹۶ یا ۱۹۲ ولت برای کاهش جریان DC و بهبود بازده توصیه می‌شوند. لیتیوم (LFP) به‌دلیل چگالی انرژی و چرخه‌پذیری بالاتر، فضای رک را آزاد و ران‌تایم را در طول عمر یکسان‌تر می‌کند. مدیریت حرارتی، پایش سلول‌ها و برنامهٔ آزمون دوره‌ای باتری در این محیط‌ها حیاتی است.

تجهیزات پزشکی و آزمایشگاهی

برای دستگاه‌های حساس پزشکی/آزمایشگاهی، کیفیت موج خروجی و زمان سوئیچ صفر اهمیت ویژه‌ای دارد؛ بنابراین UPS آنلاین با THD پایین و بای‌پس دستی سرویس پیشنهاد می‌شود. کالیبراسیون منظم، ثبت رخدادها و تاییدیه‌های ایمنی/سازگاری مطابق الزامات دستگاه الزامی است. در انتخاب باتری، پایداری دمایی و قابلیت پیش‌بینی ران‌تایم اولویت دارد؛ لیتیوم می‌تواند مزیت ایجاد کند، مشروط بر انطباق کامل BMS و شارژر با دستورالعمل سازندهٔ دستگاه/UPS.

محیط‌های صنعتی و موتورخانه

در تاسیسات صنعتی با نویز، هارمونیک و دمای متغیر، UPS صنعتی با ورودی/خروجی مقاوم‌تر، فاکتور پیک بالاتر و تحمل اضافه‌بار مناسب انتخاب شود. مسیرهای DC و کابینت باتری باید مقاوم، تهویه‌شده و دور از منابع ارتعاش/گرما باشند. با توجه به شرایط سخت، برنامهٔ نگهداری پیشگیرانه، تست بار دوره‌ای و استفاده از تجهیزات حفاظتی DC با ریتینگ قطع کافی اهمیت دوچندان دارد. در دماهای افراطی یا چرخه‌های سنگین، انتخاب فناوری باتری را با شرایط واقعی منطبق کنید.

محاسبه و انتخاب سریع (راهنمای ۷ گامی)

اگر می‌خواهید بدون گرفتارشدن در جزئیات پیچیده، سریع و دقیق به ترکیب درست UPS و باتری برسید، این مسیر ۷ مرحله‌ای را دنبال کنید. در پایان، ظرفیت و ولتاژ باس، نوع باتری و الزامات نصب را با اعتماد بیشتری تعیین خواهید کرد.

1. تعریف نیاز (توان/زمان پشتیبانی)

ابتدا «بار بحرانی» را از «غیربحرانی» جدا کنید و فقط مصرف‌هایی را نگه دارید که واقعاً باید در زمان قطعی روشن بمانند. توان واقعی (W) هر دستگاه را از پلاک یا نرم‌افزار مانیتورینگ بخوانید و جمع بزنید. اگر فقط VA در دست دارید، با فرض ضریب توان (PF) ≈ ۰٫۸–۰٫۹۵، توان واقعی را تقریب بزنید (W ≈ VA × PF). سپس زمان پشتیبانی موردنیاز را مشخص کنید (مثلاً ۱۵، ۳۰ یا ۶۰ دقیقه). این دو عدد—W و دقیقه—ورودی‌های اصلی محاسبه‌اند.

2. انتخاب نوع UPS

برای شبکه‌ها و بارهای حساس، معمولاً آنلاین (دو‌تبدیل) به دلیل زمان سوئیچ صفر و خروجی سینوسی پایدار انتخاب می‌شود. در دفاتر و رک‌های سبک، لاین‌اینترکتیو تعادل خوبی میان هزینه و کیفیت برق ایجاد می‌کند. مدل‌های آفلاین برای کاربردهای ساده و ران‌تایم‌های کوتاه اقتصادی هستند. اگر یکپارچه‌سازی با نرم‌افزار و خاموشی امن لازم دارید، به کارت SNMP/USB و امکانات مدیریتی توجه کنید. هم‌چنین به سازگاری با ژنراتور، کرست‌فاکتور و تحمل اضافه‌بار UPS دقت کنید.

3. انتخاب تکنولوژی باتری

VRLA (AGM/GEL) اقتصادی و فراگیر است؛ برای ران‌تایم ۱۵ تا ۱۲۰ دقیقه در دمای کنترل‌شده عالی عمل می‌کند. لیتیوم (LFP) وزن/حجم کمتر، چرخه‌عمر بالاتر و شارژ سریع‌تری دارد و برای رک‌های پُرتراکم یا قطعی‌های مکرر گزینه‌ای مدرن است. در محیط‌های بسیار سخت و دمای بالا/پایین، NiCd همچنان جایگاه خود را دارد، هرچند هزینه‌اش بالاتر است. انتخاب را بر اساس بودجه، محدودیت فضا/وزن، تعداد چرخه‌ها و ثبات ران‌تایم انجام دهید.

4. برآورد تعداد/ظرفیت باتری

انرژی موردنیاز باتری را با درنظر گرفتن بازده کل (η) و عمق دشارژ مجاز (DOD) تخمین بزنید:

Wh_required ≈ ( W × t(hours) ) ÷ ( η × DOD )
Runtime (min) ≈ (( V × Ah ) × η × DOD ÷ W) × 60

ولتاژ باس را مطابق دفترچهٔ UPS انتخاب کنید (۱۲/۲۴/۴۸/۹۶/۱۹۲V). تعداد باتری‌های ۱۲ ولت در سری به‌ترتیب ۱، ۲، ۴، ۸ و ۱۶ عدد خواهد بود. ظرفیت (Ah) را از تقسیم Wh_required ÷ V به‌دست آورید و به نزدیک‌ترین ظرفیت تجاری رو به بالا گرد کنید. در طراحی محافظه‌کارانه برای VRLA معمولاً η≈۰٫۸–۰٫۸۵ و DOD≈۰٫۵–۰٫۷ در نظر گرفته می‌شود. از افراط در بزرگ‌کردن بانک بدون توجه به حداکثر جریان شارژ UPS پرهیز کنید تا زمان «بازیابی شارژ» منطقی بماند.

5. بررسی فضا، دما، کابل و فیوز

اطمینان حاصل کنید رک/باکس تحمل وزن و فضای تهویهٔ کافی دارد و دمای محیط در بازهٔ مطلوب (ترجیحاً ۲۰–۲۵°C برای VRLA) حفظ می‌شود. مسیرهای DC را کوتاه و مهار‌شده اجرا کنید؛ سطح مقطع کابل را بر اساس جریان و افت مجاز انتخاب کنید و از سرکابل‌های پرس‌خوردهٔ استاندارد استفاده کنید. فیوز/کلید DC باید ریتینگ قطع در DC و ظرفیت کافی داشته باشد و نزدیک منبع نصب شود. در بانک‌های موازی، برای هر رشته حفاظت مستقل و هندسهٔ ستاره‌ای به باس‌بار را اجرا کنید.

6. بودجه، گارانتی و خدمات پس از فروش

به‌جای تمرکز صرف بر قیمت خرید، هزینهٔ کل مالکیت را در افق ۳ تا ۵ سال بسنجید: طول‌عمر طراحی، تعداد چرخه‌ها، بازده، هزینهٔ تعویض و توقف سرویس. گارانتی معتبر باتری/UPS، موجودی قطعات یدکی، SLA پشتیبانی، و دسترسی به تیم نصب/سرویس، بخشی از تصمیم حرفه‌ای است. مستندات نصب، گزارش تست و برنامهٔ نگهداری دوره‌ای را از ابتدا تعیین کنید.

7. حاشیه امن برای رشد بار آینده

برای تغییرات آینده، ۲۰ تا ۳۰ درصد حاشیهٔ ظرفیت در نظر بگیرید چه در توان UPS و چه در ظرفیت باتری. اگر رشد بار محتمل است، به معماری‌های ماژولار یا امکان افزودن کابینت باتری فکر کنید. تفکیک بارهای بحرانی از غیربحرانی و بازآزمایی ران‌تایم هر ۶ تا ۱۲ ماه، کمک می‌کند طراحی شما در عمل همواره پاسخ‌گو بماند.

مقایسه قیمت و فاکتورهای اثرگذار بر قیمت باتری UPS

قیمت باتری UPS فقط به «عدد روی برچسب» خلاصه نمی‌شود. فناوری ساخت، ظرفیت، کلاس طول‌عمر، کیفیت برند، شرایط نصب و حتی هزینه‌های انرژی و سرویس در طول بهره‌برداری، همگی بر هزینهٔ واقعی شما اثر می‌گذارند. هدف این بخش این است که بدانید چرا دو باتری ظاهراً مشابه می‌توانند قیمت‌ و «هزینهٔ کل مالکیت» کاملاً متفاوتی داشته باشند—و در نهایت چطور هوشمندانه انتخاب کنید.

تکنولوژی، ظرفیت، برند و کلاس عمر

در بازهٔ یک ران‌تایم یکسان، فناوری‌های مختلف قیمت اولیهٔ متفاوتی دارند. VRLA (AGM/GEL) معمولاً اقتصادی‌تر شروع می‌شود، اما کلاس‌های طول‌عمر آن از ۳–۵ سال تا ۱۰–۱۲ سال متغیر است و در دما/سیکل بالا سریع‌تر مستهلک می‌شود. لیتیوم (خصوصاً LFP) قیمت اولیهٔ بالاتری دارد، ولی به‌دلیل چرخه‌های بسیار بیشتر، وزن/حجم کمتر و بازده بالاتر، در افق چندساله می‌تواند مقرون‌به‌صرفه‌تر تمام شود. ظرفیت نامی (Ah) و ولتاژ باس، مستقیماً بر قیمت اثر می‌گذارند؛ اما کیفیت ساخت و کنترل کیفی برند هم تعیین‌کنندهٔ «ظرفیت واقعی در بار» و ثبات ران‌تایم است. اگر بار شما «High-Rate» یا دمای محیط چالش‌برانگیز است، سراغ کلاس‌های بلندعمر یا فناوری لیتیوم بروید تا هزینهٔ تعویض‌ها و توقف سرویس کاهش یابد.

هزینه نصب، رک/باکس و ملحقات

در پروژه‌های جدی، «هزینه‌های پیرامونی» گاهی با خودِ باتری برابری می‌کنند. کابل‌های DC با سطح مقطع مناسب، سرکابل و پرس استاندارد، فیوز/کلید ایزولاتور با ریتینگ قطع DC، باس‌بار، رک/باکس باتری با تهویهٔ کافی، سنسور دما، و در صورت نیاز کارت‌های مانیتورینگ/ارتباطی (مانند SNMP/Modbus) بخشی از این سبد هستند. طول مسیر کابل و جانمایی کابینت‌ها روی افت ولتاژ و ایمنی اثر دارند و باید در برآورد هزینه دیده شوند. از افراط در بزرگ‌کردن بانک بدون توجه به جریان شارژر UPS بپرهیزید؛ زمان «بازیابی شارژ» پس از هر قطعی، خودش یک هزینهٔ پنهان بهره‌برداری است.

تحلیل TCO در افق ۳ تا ۵ سال

برای تصمیم حرفه‌ای، قیمت خرید را کنار «هزینهٔ کل مالکیت» بگذارید. یک برآورد ساده می‌تواند چنین باشد:

TCO ≈ قیمت خرید + هزینه(های) تعویض در دوره + هزینه انرژیِ اتلافی (به‌دلیل بازده)
     + هزینه سرویس/نیروی انسانی + ریسک توقف سرویس

در کاربری‌های با چرخه‌های زیاد یا محدودیت فضا/وزن، لیتیوم به‌دلیل بازده بالاتر، شارژ سریع‌تر و ثبات ران‌تایم، معمولاً TCO پایین‌تری رقم می‌زند؛ در کاربری‌های عمومی با ران‌تایم ۱۵–۶۰ دقیقه و دمای کنترل‌شده، VRLA همچنان اقتصادی و قابل اتکاست. برای سناریوی خود، تعداد دفعات رفتن روی باتری در سال، دمای محیط، مدت هر قطعی، هزینهٔ نیروی انسانی و ارزش زمانی که سیستم در اختیار نیست را حتماً در محاسبه وارد کنید.
کنسل باتری؛ یک انتخاب حرفه‌ای برای خرید آگاهانهاگر می‌خواهید به‌جای «قیمت لحظه‌ای»، با نگاه TCO انتخاب کنید، تیم «کنسل باتری» می‌تواند بر اساس توان بار، ران‌تایم موردنیاز و شرایط محیطی شما، چند سناریوی مقایسه‌ای (VRLA/لیتیوم، ولتاژ باس، ظرفیت و زمان بازیابی شارژ) ارائه دهد تا دقیق‌تر تصمیم بگیرید. از مشاورهٔ فنی برای سازگاری با مدل UPS فعلی تا آماده‌سازی پیش‌فاکتور و راهنمای نصب/نگهداری، همه در یک مسیر یکپارچه فراهم است.

• تحلیل نیاز و ارائهٔ سناریوهای جایگزین بر پایهٔ ران‌تایم و TCO
• هماهنگ‌سازی فنی با شارژر و ولتاژ باس UPS موجود
• راهنمای انتخاب ظرفیت، کابل، فیوز و جانمایی کابینت باتری
• پشتیبانی پیش و پس از خرید برای حفظ ران‌تایم طراحی‌شده

جمع‌بندی حرفه‌ای و پیشنهاد اختصاصی کنسل باتری

جوهرهٔ این راهنما ساده است: UPS بدون باتری مناسب، تضمین پایداری ندارد. انتخاب هوشمندانه یعنی ترجمهٔ دقیقِ نیاز واقعی شما توان مصرفی، Runtime هدف، محدودیت فضا/دمـا به ترکیبی از نوع UPS (آفلاین/لاین‌اینترکتیو/آنلاین)، تکنولوژی باتری (VRLA/AGM/GEL یا لیتیوم LFP)، و طراحی بانک باتری (ولتاژ باس، ظرفیت، کابل و فیوز) که هم امروز جواب بدهد و هم در افق چندساله TCO بهینه‌ای بسازد.

برای اینکه انتخاب شما «پایدار» بماند، سه اصل طلایی را فراموش نکنید: دمای کنترل‌شده (ترجیحاً ۲۰–۲۵°C)، شارژ صحیح با جبران‌سازی دما، و پایش دوره‌ای ولتاژ/ESR و ران‌تایم. رعایت همین سه اصل، بیشترین سهم را در عمر باتری و سلامت کل سیستم دارد.

نکات کلیدی که باید با خود ببرید

• ران‌تایم واقعی حاصلِ Wh مؤثر = V×Ah×η×DOD است؛ برای بارهای سنگین، اثر پیوکرت را در نظر بگیرید و کمی حاشیهٔ ظرفیت بگذارید.
• VRLA برای ران‌تایم‌های ۱۵–۱۲۰ دقیقه اقتصادی و در دسترس است؛ LFP در فضا/وزن محدود، چرخه‌های زیاد و پایداری بلندمدت برنده است.
• ولتاژ باس بالاتر (۴۸/۹۶/۱۹۲V) جریان DC و افت کابل را کم می‌کند، اما نیازمند طراحی و ایمنی دقیق‌تری است.
• برای بارهای حساس یا شبکه‌های پرتلاطم، UPS آنلاین با زمان سوئیچ صفر و موج سینوسی واقعی، انتخاب مطمئن‌تری است.

چرا «کنسل باتری» فروشگاه ایده‌آل شماست؟

انتخاب درست، فقط «قیمت لحظه‌ای» نیست؛ مهندسی انتخاب است. در کنسل باتری ما با تمرکز بر نیاز واقعی شما، راهکار را از زاویهٔ کارایی + اعتمادپذیری + هزینهٔ کل مالکیت می‌چینیم:

• مشاورهٔ تخصصی و بی‌طرفانه: تطبیق نوع UPS و تکنولوژی باتری با بار، محیط، و محدودیت‌های پروژه—از SOHO تا رک‌های پرچگال.
• سایزینگ دقیق ران‌تایم: محاسبهٔ ظرفیت بر پایهٔ W/VA، η، DOD و سناریوی دمایی، با پیشنهادهای مرحله‌ای (اقتصادی/متعادل/پیشرفته).
• راهنمای اجرای استاندارد: توصیهٔ ولتاژ باس، آرایش سری/موازی، انتخاب کابل و فیوز DC، و چک‌لیست نصب/پایش.
• پشتیبانی پس از خرید: الگوی نگهداری، تست‌های دوره‌ای و راهنمای کالیبراسیون ران‌تایم برای حفظ عملکرد طراحی‌شده.
