سیم‌کشی و اتصال باتری یو پی‌اس مستلزم رعایت دقیق قطب‌های مثبت و منفی، استفاده از کابل‌های مسی با سطح مقطع متناسب با جریان دشارژ، نصب فیوز محافظتی DC در فاصله کمتر از ۱۵ سانتی‌متری ترمینال و اعمال گشتاور استاندارد در بستن اتصالات است تا از افت ولتاژ، گرمایش نقطه تماس و خطر اتصال کوتاه جلوگیری شود. برای اجرای اصولی این فرآیند فنی و انتخاب تجهیزات سازگار در مرجع تخصصی باتری یو پی اس، آشنایی با نقشه سیم‌بندی سری و موازی الزامی است.
| مرحله اجرایی | ابزار و ملزومات کلیدی | شاخص استاندارد فنی | ریسک عدم رعایت |
|---|---|---|---|
| آماده‌سازی کابینت و تهویه | کابینت باتری، پایه‌های تراز | دمای ۲۰ تا ۲۵ درجه، فاصله ۱۰ سانتی‌متری از دیوار | فرار حرارتی و کاهش ۵۰ درصدی عمر باتری |
| کابل‌کشی و پرس سرسیم | کابل‌بر، پرس هیدرولیک، کابل‌شو مسی | پرس استاندارد بدون لقی، استفاده از وارنیش حرارتی | افت ولتاژ شدید، گرمایش نقطه اتصال و ذوب سیم |
| سربندی استرینگ (سری/موازی) | آچار عایق‌دار، ترکمتر | گشتاور مجاز (۸ تا ۱۰ نیوتن‌متر)، گریس ضد اکسید | جرقه، آتش‌سوزی ناشی از شل بودن یا شکستگی ترمینال |
| تعبیه مدار حفاظتی DC | فیوز فیوزی DC، کلید قطع بار (Isolator) | نصب در فاصله کمتر از ۱۵ سانتی‌متری قطب مثبت | انفجار سلول در اتصال کوتاه مدار |
اهمیت حیاتی سیم‌کشی استاندارد در پایداری سیستم‌های UPS
بسیاری از تکنسین‌ها بیشترین توجه خود را بر سلامت سلول‌های باتری متمرکز می‌کنند، در حالی که مقاومت ناشی از اتصالات سست و سیم‌کشی غیراستاندارد یکی از عوامل اصلی احتراق در باتری‌خانه‌ها است. باتری‌های ذخیره‌ساز قابلیت تخلیه جریان‌های چند صد آمپری را دارند؛ از این رو کوچک‌ترین کوتاهی در محاسبه قطر هادی‌ها یا گشتاور بستن پیچ‌ها، منجر به داغ شدن کابل و آسیب جبران‌ناپذیر به سیستم برق بدون وقفه می‌شود. برای آشنایی با الزامات ساختاری می‌توانید به بخش اصول و استانداردهای نصب باتری در دانشنامه کنسل باتری مراجعه فرمایید.
استعلام قیمت روز و تامین فوری باتری یو پی اس (UPS)
کنسل باتری مرجع تخصصی توزیع باتری‌های صنعتی ۱۲ ولت با ضمانت تاریخ تولید سال جاری، ارسال اکسپرس و گارانتی تعویض رسمی است. برای مشاهده کاتالوگ و خرید باتری UPS در تمامی ظرفیت‌ها کلیک کنید.
ابزار و تجهیزات ضروری برای نصب ایمن
پیش از آغاز عملیات، اطمینان از کامل بودن ابزارهای استاندارد الزامی است:
- آچارهای بکس و تخت دارای روکش عایق ۱۰۰۰ ولت (VDE) جهت پیشگیری از اتصال کوتاه تصادفی میان قطب‌ها.
- مولتی‌متر دیجیتال کالیبره‌شده برای پایش پلاریته و سنجش ولتاژ DC مدار.
- دستگاه پرس کابل‌شو (هیدرولیکی یا دستی) متناسب با سایز کابل.
- کفشک‌ها و رابط‌های مسی با روکش قلع‌اندود جهت جلوگیری از خوردگی گالوانیک.
- گریس هادی ضد اکسیداسیون و وارنیش‌های حرارتی (شیرینک).
- کلید فیوز قطع زیر بار DC با آمپراژ متناسب با توان اینورتر.
راهنمای گام‌به‌گام سیم‌کشی و اتصال فیزیکی باتری‌ها
پیاده‌سازی اصولی این مراحل، ایمنی تکنسین و سیستم را در حین کار تضمین می‌کند:
۱. آماده‌سازی فیزیکی و چیدمان کابینت
کابینت باتری باید در مکانی با تهویه مناسب و دور از تابش مستقیم آفتاب قرار گیرد. باتری‌ها باید به گونه‌ای در طبقات چیده شوند که حداقل ۲ سانتی‌متر فاصله بین هر بلوک برای عبور جریان هوا وجود داشته باشد. سنگین‌ترین باتری‌ها همواره در طبقه پایینی قرار می‌گیرند تا پایداری سازه حفظ شود.
۲. کابل‌کشی و اتصال پلاریته‌ها
کابل‌ها باید با استفاده از کابل‌بر مخصوص بریده شده و سرسیم‌ها بدون بریدگی رشته‌های مس پرس شوند. در مدار سری، قطب مثبت هر باتری به قطب منفی باتری بعدی متصل می‌شود. در تمامی مراحل، اتصال کابل رابط نهایی به یو پی اس تا پایان تست ولتاژ باز باقی می‌ماند.
۳. نصب فیوز و تجهیزات ایزولاسیون DC
فیوز تندکار DC (مانند فیوزهای کاردی سری gG/aR) باید دقیقاً در مسیر خط مثبت و نزدیک‌ترین نقطه به خروجی بانک باتری نصب شود تا در صورت ایجاد اتصالی در طول مسیر کابل‌کشی، مدار در کسری از ثانیه قطع گردد.
۴. اتصال نهایی به ترمینال‌های یو پی اس
ابتدا کابل مثبت (قرمز) را به ترمینال مثبت ورودی باتری در یو پی اس وصل کنید و سپس کابل منفی (مشکی) را به ترمینال منفی متصل نمایید. از اتصال کابل ارت شاسی به بدنه فلزی کابینت باتری اطمینان حاصل کنید.
جدول انتخاب سطح مقطع کابل بر اساس جریان دشارژ
انتخاب سایز کابل بر اساس حداکثر جریان کششی از فرمول زیر محاسبه می‌شود و افت ولتاژ نباید از ۱ درصد تجاوز کند:
| حداکثر جریان خط DC (آمپر) | سطح مقطع کابل پیشنهادی (میلی‌متر مربع) | نوع سرسیم استاندارد |
|---|---|---|
| تا ۲۰ آمپر | ۴ میلی‌متر مربع | سرسیم تیغه‌ای یا سوکتی F2 |
| ۲۰ تا ۴۰ آمپر | ۶ تا ۱۰ میلی‌متر مربع | کابل‌شو مسی سوراخ M6 |
| ۴۰ تا ۸۰ آمپر | ۱۶ تا ۲۵ میلی‌متر مربع | کابل‌شو مسی سوراخ M8 |
| ۸۰ تا ۱۲۰ آمپر | ۳۵ میلی‌متر مربع | کابل‌شو صنعتی سوراخ M8/M10 |
| بیش از ۱۲۰ آمپر | ۵۰ میلی‌متر مربع به بالا | شینه‌کشی مسی با پوشش عایق |
برای دریافت اطلاعات تکمیلی و ابعاد سیم‌ها، مقاله راهنمای انتخاب کابل و فیوز باتری یو پی اس را مطالعه نمایید یا برای خطوط پرمصرف از کابل استاندارد مانند کابل باتری مسی نمره ۱۰ استفاده کنید.
تأثیر نوع باتری بر سبک سربندی و اتصالات
نوع فناوری استفاده‌شده تفاوت‌هایی را در روش اتصالات ایجاد می‌کند:
در پروژه‌های اداری و صنعتی معمول، استقرار باتری سیلد اسید به دلیل ساختار خشک و دریچه‌های بسته بیشترین کاربرد را دارد. چنانچه از مدل‌های دارای الکترولیت ژله‌ای نظیر باتری ژل استفاده می‌کنید، نیازی به بررسی اسید نیست اما باید از جریان‌های شارژ بالای غیرمجاز به شدت پرهیز شود.

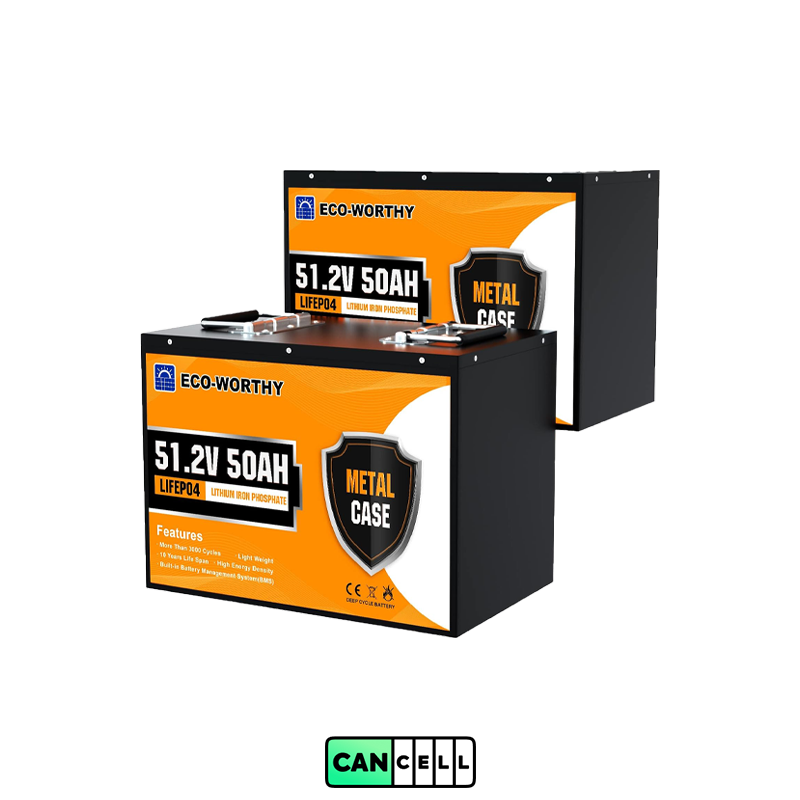

در سامانه‌های پیشرفته، به کارگیری باتری لیتیومی یو پی اس مستلزم اتصال دقیق سیم‌های ارتباطی پورت داده (CAN/RS485) به سیستم BMS جهت بالانس ولتاژ سلول‌ها است. همچنین در تأسیسات پالایشگاهی و خاص، سلول‌های قلیایی باتری نیکل کادمیوم به دلیل نیاز به بازرسی مکانیکی، با شینه‌های منعطف روکش‌دار بسته می‌شوند.
آمپراژهای متداول و نکات اختصاصی در سیم‌کشی ترمینال‌ها
شکل فیزیکی ترمینال با توجه به ظرفیت آمپرساعت متغیر است:
- ظرفیت‌های ۷ و ۹ آمپر: این باتری‌ها معمولاً مجهز به ترمینال‌های تیغه‌ای Faston (مدل‌های F1 یا F2) هستند. در سیم‌کشی مدل‌هایی مانند باتری ۱۲ ولت ۷ آمپر یا نسخه پرکاربرد باتری ۱۲ ولت ۹ آمپر، حتماً از سوکت‌های فیشی استاندارد برنجی با روکش عایق نایلونی استفاده کنید و از لحیم‌کاری مستقیم سیم روی ترمینال سربی به دلیل آسیب به عایق داخلی خودداری نمایید.
- ظرفیت‌های متوسط ۴۰ و ۴۲ آمپر: دارای ترمینال‌های پیچی سایز M6 هستند. در نصب باتری ۱۲ ولت ۴۲ آمپر استفاده از واشرهای خورشیدی یا فنری جهت جلوگیری از شل شدن اتصال در اثر انبساط و انقباض حرارتی الزامی است.

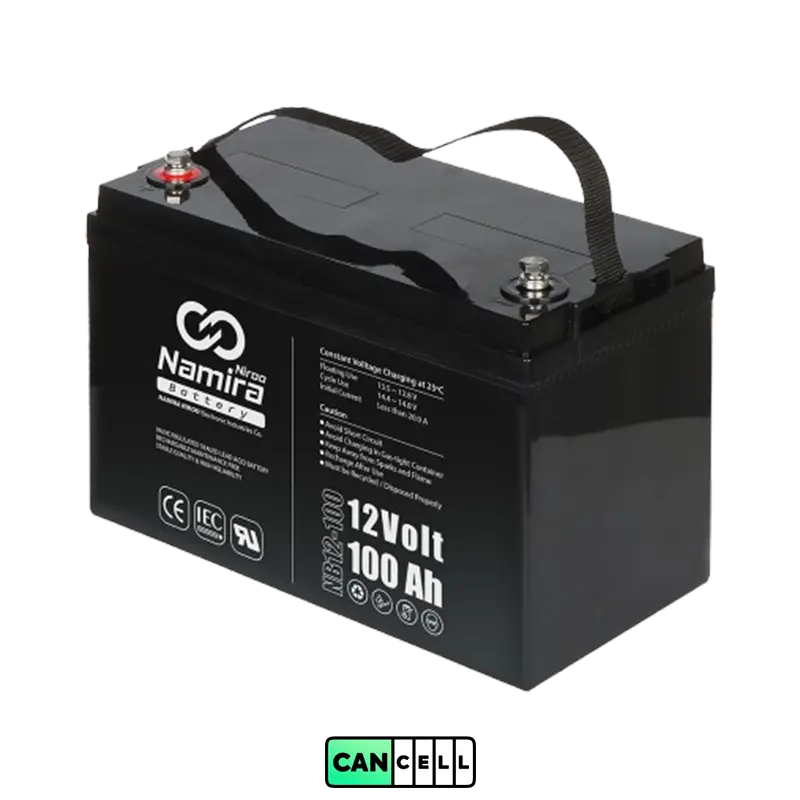

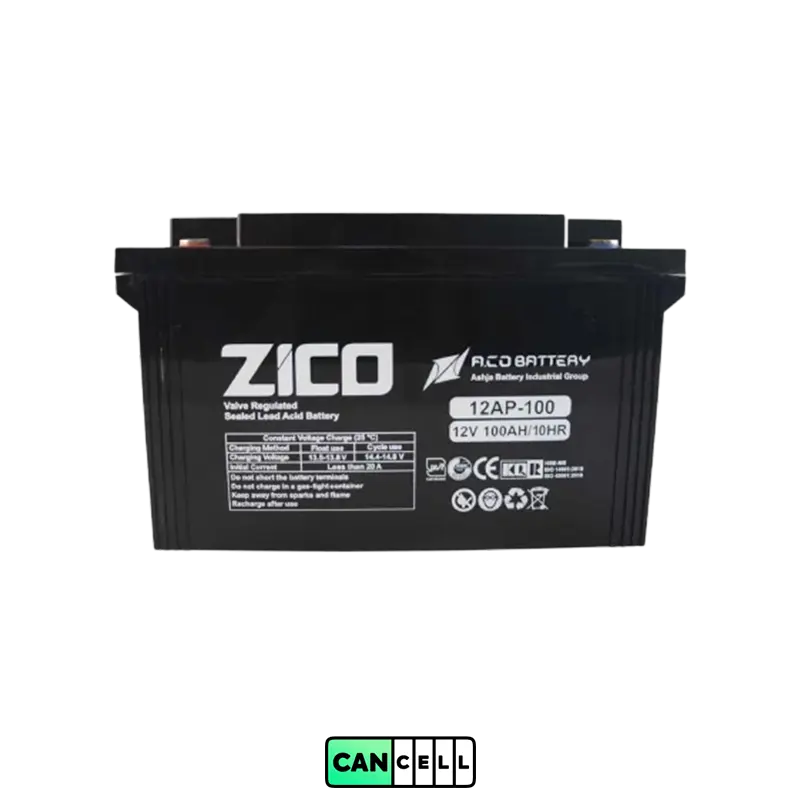

- ظرفیت‌های سنگین ۱۰۰ آمپر به بالا: در ظرفیت‌هایی چون باتری ۱۲ ولت ۱۰۰ آمپر جریان‌های لحظه‌ای تخلیه فراتر از ۲۰۰ آمپر می‌رود؛ در نتیجه شینه‌های ارتباطی باید کاملاً صلب، قلع‌اندود و با ترکمتر سفت شوند.
تست‌های پس از نصب و ارزیابی ولتاژ خط
پیش از برقراری نهایی کلید برق اضطراری، بازرسی‌های زیر ضروری است:
- تست ولتاژ مدار باز (Open Circuit Voltage): با استفاده از ولت‌متر، ولتاژ تک‌تک بلوک‌های باتری 12 ولت را اندازه بگیرید؛ تفاوت ولتاژ میان باتری‌های یک استرینگ نباید از ۰.۱ ولت فراتر رود.
- تست ولتاژ کل استرینگ: ولتاژ مجموع زنجیره سری باید دقیقاً برابر حاصل‌ضرب تعداد باتری‌ها در ولتاژ نامی باشد (برای مثال در استرینگ ۴ عددی، حدود ۵۰.۴ تا ۵۴ ولت در حالت شارژ کامل).
- تست زیر بار با لودبانک: عملکرد باتری را در زمان دشارژ تست کنید و با استفاده از دماسنج لیزری، دمای اتصالات کابل‌شوها را برای اطمینان از عدم وجود نقطه داغ (Hot Spot) بسنجید.
جهت سنجش دقیق مدت‌زمان شارژدهی بر اساس توان مصرفی، از ابزار آنلاین محاسبه زمان برق‌دهی باتری یو پی اس در سایت کنسل باتری استفاده نمایید.
